东风CL5040TSLBEV型纯电动扫路车
车型亮点：质量实惠，保质又保量
销售经理：江经理
销售热线：136-7721-8649
扫一扫！了解更多。
- 车辆底盘
- 发动机品牌可选装
- 分期付款低首付，即可提车
- 发车方式来公司自提，公司送车上门
东风CL5040TSLBEV型纯电动扫路车配置参数
扫路车简介：
1. 采用吸扫混合的方式收集垃圾，湿式除尘、电液**，液压倾翻卸料的作业方式对路面进行清扫作业。
2. 采用永磁同步电机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。
3. 采用“中置四扫盘+喷雾降尘装置+**隔板+后置吸嘴”的结构布局，让清扫过程中砂石不在飞溅扬尘，此布局便于清扫装置与吸盘的调整与维护，转场作业时整车通过性好。
4. 扫盘有遇障碍自动避让保护功能和自动复位功能，遇到障碍自动回缩，越过障碍自动回位。
5. 扫盘转速可根据各种不同的清扫工况来调整转速，能保证在各种污染状况下都有良好的清扫效果
6. 采用**，高效的专用风机和可随路面自动找平的全浮动式吸嘴，清扫效果好，使用寿命长。
车型基本参数表
公告型号 | CL5040TSLBEV型纯电动扫路车 | 外形尺寸 | 5570x1650x2180 | |
底盘型号 | EQ1040TACEV4 | 上装容积 | 2.5方 | |
总质量 | 4495KG | 上装电动机额定功率 | 20KW | |
整备质量 | 3580KG | 上装每小时消耗电量 | 15KWH | |
轴距 | 3000MM | 建议充电桩功率 | 120KW | |
轮胎 | 185R15LT 8PR | 充电时间（建议功率下） | 约0.5-1小时 | |
轴数 | 2 | 底盘满载续航里程 | 260 KM | |
底盘电机**功率 | 70 KW | 电池类别 | 磷酸铁锂蓄电池 | |
电池组额定电压 | 386.4V | 电池品牌 | 宁德时代 | |
电池电量 | 66KWH | 燃料种类 | 纯电动 | |
产品简述
程力汽车股份有限公司环卫车系列东风纯电动扫路车是我公司自行设计开发、具有自主知识产权、国际**技术水平的新一代路面、路沿清洗、清扫及喷雾降尘的专用设备。在作业时利用扫刷将地面垃圾扫向车内侧，再由吸盘吸入垃圾箱储存.具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点
使用场景
1.城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作
2.工地、厂区等干道的清洗、清扫。
产品性能特点
扫路车详细技术说明：
整车配置
该扫路车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右侧喷高、气动系统、液压系统、专用装置电控系统和副车架等改装而成。
改装组件说明：
1、纯电动二类底盘。
2、使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
3、采用大功率耐磨免维护离心风机，噪音低、效率高、风量大，使用寿命长。
4、非不锈钢件经防锈处理，经久耐用
5、左右立扫为双扫盘，扫刷上加装喷水装置，用于喷雾降尘。
6、确保作业总宽度大于2.5m。3个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。
7、后部采用LED箭头灯**示灯，保证行车作业安全。
8、扫盘摆线马达采用三洋马达，使用寿命长稳定可靠，故障率低。
9、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。
10、采用海普瑞斯液压电磁阀，关键电控元件采用施耐德电器开关，可靠性高，使用寿命长。
11、CAN驾驶室操作作业。
19、清水箱，容积达0.8m³。
20、垃圾箱，容积达1.5m³，厢体采用倾翻卸料。
产品性能特点
1、方形箱体，大大增加箱体容积，增加整车美观程度。
2、永磁同步电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。
3、扫路车采用东风纯电动二类汽车底盘改装，加装风机、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。
4、永磁同步电机驱动风机，风机采用高压离心风机,效率高、风量大。
5、左右立扫为双扫盘。3个高度可调的吸嘴轮，能多方面调整和保证吸嘴与路面间的合理间隙。
6、作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。
产品优势
（1） 清水箱充分利用了车载空间，容积大，可达0.8m3。垃圾箱采用单层碳钢结构，倾翻卸料。
（2） 专人试车；模拟各种复杂工作环境，所有扫路车发车前实物测试。
（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。
（4） 无副发电机组，整车工作时噪音低。
注意事项：
1、 作业时应避免无关人员靠近车辆。
2、 车辆在行驶作业过程中，注意避让砖头等大块垃圾
3、车辆在排泄污水箱时，请先打开后门排污阀，待排污阀不在排水后再打开后门进行垃圾倾倒。
4、 车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。
5、 垃圾箱在没有落下且锁止前，不得进入正常行驶。
底盘
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为4495kg；
(4) 搭载66kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
（6） 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
（7）底盘承载能力强：后双胎、轴距多样化 **爬坡度超20%，适合各种路况作业
（8）上装取电范围广，适合各类环卫车改装
（9）轿车化内饰及舒适性设置，电子化操控
（10）安全可靠：配置宁德时代国内高端电池品牌
（11）增配置：电源总开关，电池加热系统
（12）整车配置电量大，长时间作业无忧虑
产品主要技术参数
底盘基本参数表
品系 | EV200 | |
公告型号 | EQ1040TACEV4 | |
车型号 | D92-053J | |
驾驶室 | 驾驶室宽（mm） | T15(途逸) 1650mm |
轴距（mm） | 3000 | |
总质量（kg） | 4495 | |
制动方式 | 液压 | |
制动器 | 前盘后鼓 | |
驱动方式 | 直驱 | |
前桥/后桥（T） | 1.5/3 | |
轮胎 | 185R15LT 8PR | |
三电系统 | 电池品牌/类型 | CATL/磷酸铁锂（后背） |
总电量（kWh） | 66.8 | |
电机品牌/类型 | 精进 | |
电机功率(kW) | 42/70 | |
电机扭矩(N.m) | 90/230 | |
**器品牌/类型 | 英威腾 | |
充电方式 | 非车载+车载（6.6Kw） | |
性能指标 | 等速续航里程(km) | ≥260 |
**爬坡度 | ≥20% | |
**车速（km/h） | 90 | |
Ekg(Wh/km·kg) | 0.26 | |
整车专用参数表
箱体厚度 /涂层 | 4.5mm | ||||
箱体容积 | 2.5m³（0.8水1.5尘） | ||||
罐体材质 | Q235碳钢或304不锈钢 | ||||
上装电机 | 类型 | 永磁同步电机 | |||
冷却方式 | 水冷 | ||||
专用性能参数 | 垃圾箱容积( m3 ) | 1.5 | |||
清水箱容积( m3 ) | 0.8 | ||||
清扫宽度(mm) | 2000-2500 | ||||
清扫作业速度(km/h) | 3-20 | ||||
**清扫能力(m2/h) | 45000 | ||||
抽吸能力 | 密度(g/cm3) | 2.0 | |||
质量(kg) | 1 | ||||
抽吸粒度(mm) | ≥50 | ||||
垃圾厢倾卸角 | ≥45° | ||||
清扫效率 | ≥95% | ||||
作业噪声(db) | < 88 符合GB7258规定 | ||||
降尘系统 | 喷水形式 | 低压雾状 | |||
主要元件组成 | 电磁隔膜泵、水过滤器、管路、不锈钢喷架、喷嘴等 | ||||
安装位置 | 清扫降尘 | 左右前扫盘 | |||
吸尘降尘 | 吸盘吸风口内 | ||||
**型式 | 电子**，一键操作 | ||||
液压系统 | 型式 | 开放式，电动**集中操纵 | ||||||
主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、集成块、电磁隔膜泵等 | |||||||
液压油缸 | 海普瑞斯 | |||||||
电磁阀组 | 海普瑞斯 | |||||||
电器系统 | 系统组成 | 由底盘车电路专用工作装置操作**电路组成。 | ||||||
电控箱面板组成 | 主电机转速表、各种操作**开关 | |||||||
**开关 | 上海施耐德 | |||||||
风机系统 | 型式 | 专用高压离心风机 | ||||||
传动型式 | 底盘电机带齿耐高温A带传动 | |||||||
清扫系统 | 型式 | 在底盘前后轴之间，车架两侧对称位置各布置两个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 | ||||||
主要元件组成 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 | |||||||
扫刷撑开直径 | mm | φ600-800 | ||||||
扫盘数量 | 4 | |||||||
扫盘倾角调整 | 扫盘 | 前倾5°~15° 外倾5°~10° | ||||||
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸**双吸口宽吸嘴，吸嘴体与路面随动。液压驱动电气自动**吸嘴升降，弹簧浮动悬挂。 | ||||||
吸管直径 | mm | φ150 | ||||||
工作状态吸嘴边刚性部份 离地间隙(mm) | 5～8 | |||||||
其他配置 | 报**系统 | 倒车语音报**系统 | ||||||
副操作系统 | 尾部带电控操作系统，**大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 | |||||||
手动泵应急举升系统 | 如遇故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。 | |||||||
随车工具：
序号 | 名称 | 数量 | 备注 |
1 | 消防水带 | 1根 | 一根用于加水，一根用于排污 |
2 | 水滤扳手 | 1把 | 用于拆卸水过滤器 |
3 | 备胎 | 1个 |
随车备件：
序号 | 名称 | 数量 | |
1 | 刷毛 | 1套 | |
2 | 后门密封条 | 1条 | |
3 | 风机密封条 | 1条 |
整车公告技术参数 | |||
产品** | 程力牌 | 公告批次 | 337 |
产品名称 | 纯电动扫路车 | 产品型号 | CL5040TSLBEV |
总质量(Kg) | 4495 | 整备质量(Kg) | 3580 |
额定载质量(Kg) | 785 | 外形尺寸(mm) | 5570x1650x2180 |
接近角/离去角(°) | 20/21 | 前悬/后悬(mm) | 1180/1390 |
轴荷(Kg) | 1500/2995 | **车速(Km/h) | 90 |
备注 | ABS型号:48610X6XX0;ABS生产企业:西安卡迈电子科技有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:宁德时代新能源科技股份有限公司;侧后防护情况:侧防护由专用装置替代,后防护采用Q23**碳钢,尺寸(mm):1400×100×50,离地高度320mm;专用功能及装置:垃圾箱、水箱、洗扫刷等装置,实现对道路清扫和清洗的作业功能; | ||
底盘技术参数 | |||
底盘型号 | EQ1040TACEV4 | 底盘品牌 | 东风牌 |
生产企业 | 东风汽车股份有限公司 | 生产地址 | 湖北省襄阳市 |
轴数 | 2 | 轮胎数 | 6 |
轴距 | 3000 | ||
轮胎规格 | 185R15LT 8PR | ||
钢板弹簧片数 | 3/5 | ||
前轮距(mm) | 1387 | 后轮距(mm) | 1242 |
燃料种类 | 纯电动 | 排放依据标准 | |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
TZ180XSA02 | 精进电动科技股份有限公司 | 0 | 70 |

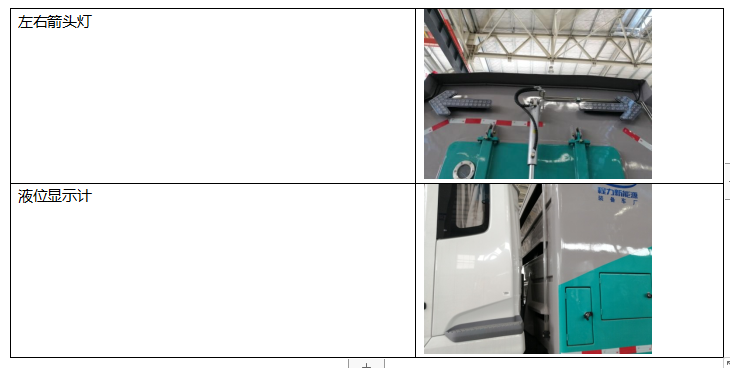

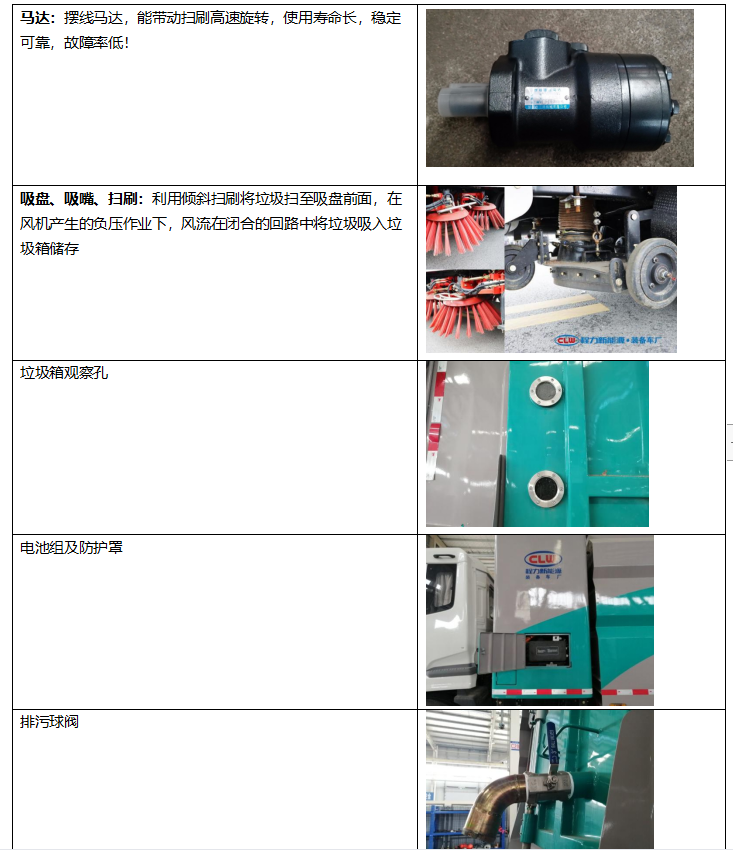

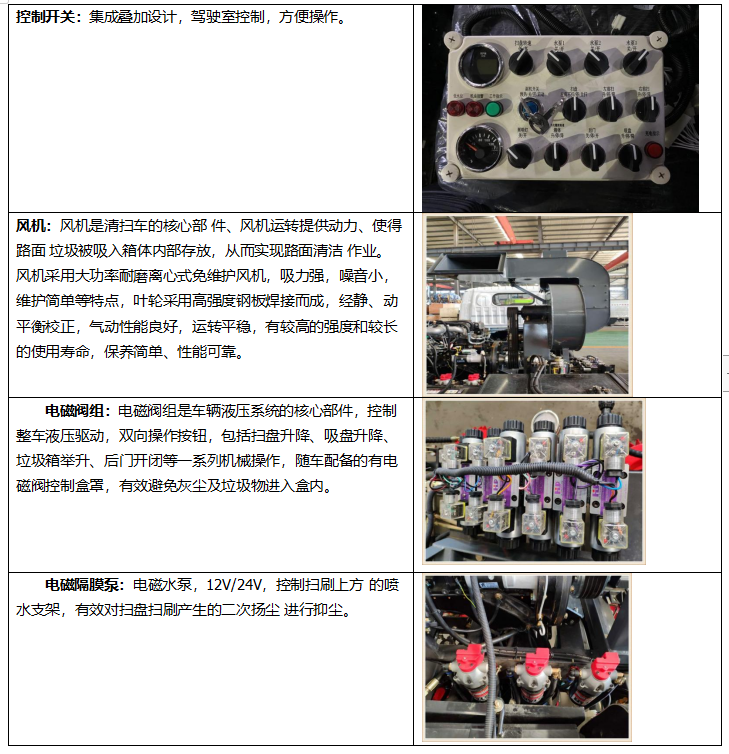

整车细节配件图解

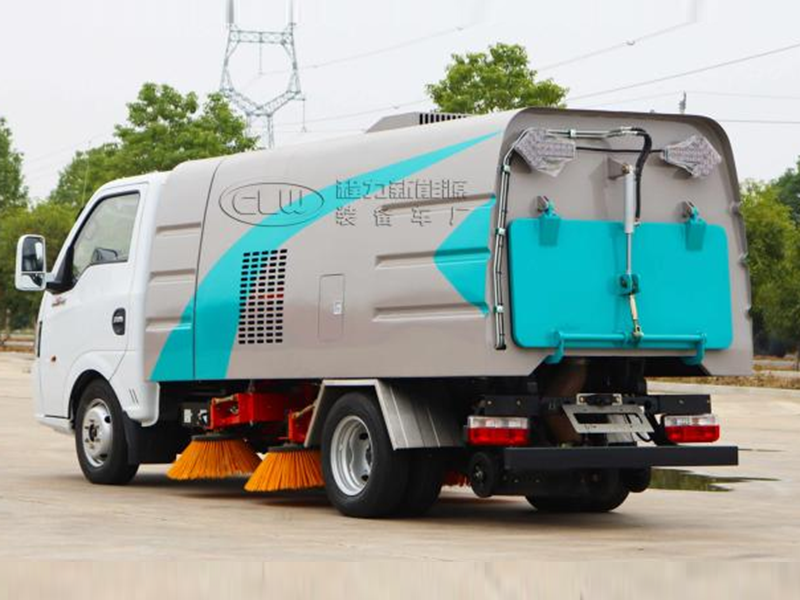

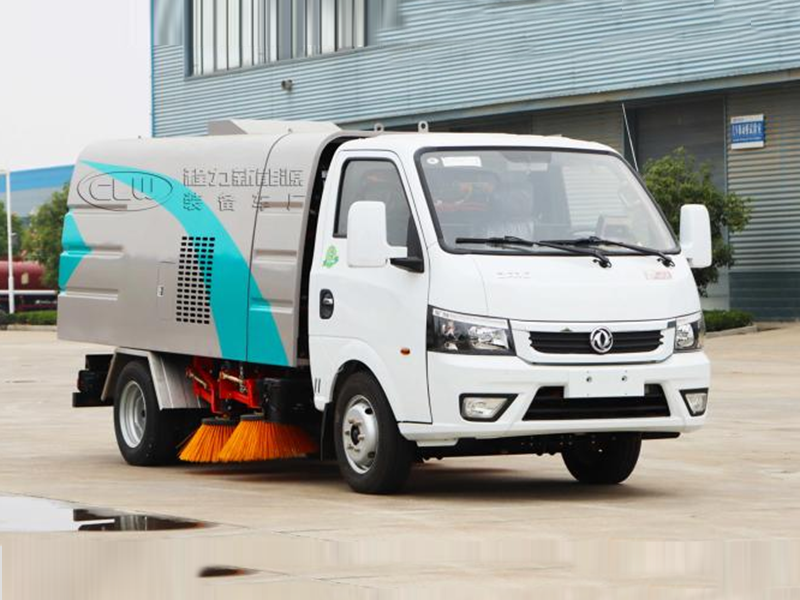

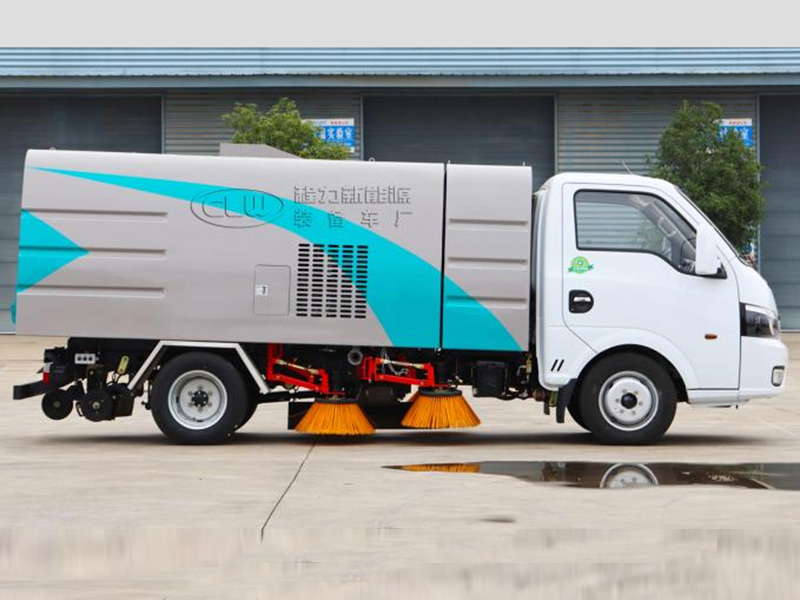

东风CL5040TSLBEV型纯电动扫路车实拍图片
东风CL5040TSLBEV型纯电动扫路车购车问题
提问：我们要怎么订购东风CL5040TSLBEV型纯电动扫路车？外省有经销点吗？
回答：不好意思，我公司的所有车型均是厂家直销，没有中间商。如果您要购车，可以与我们厂家直接联系。
提问：你们的付款方式是怎么样的？
回答：供需双方双方签订购车合同之后，用户需预付30%购车定金。之后用户可选择自提车，或者委托我公司带送车，将车送往需方指定地区对车辆进行验收，检验合格支付车辆余款。
提问：购买东风CL5040TSLBEV型纯电动扫路车资金紧张，可否分期付款？
回答：公司也考虑客户之所需，因此大部份车型已可以分期付款。想了解具体分期付款操作步骤，以及办理分期所需的证件，可电话与销售人员沟通。
提问：你们的车辆售后服务怎么办？
回答：凡在我公司购买的车辆，底盘部分由底盘服务站全国联保，专用部分我公司三包服务一年，并终身负责维修，同时售后人员会根据距离远近24小时~48小时到现场处理。
