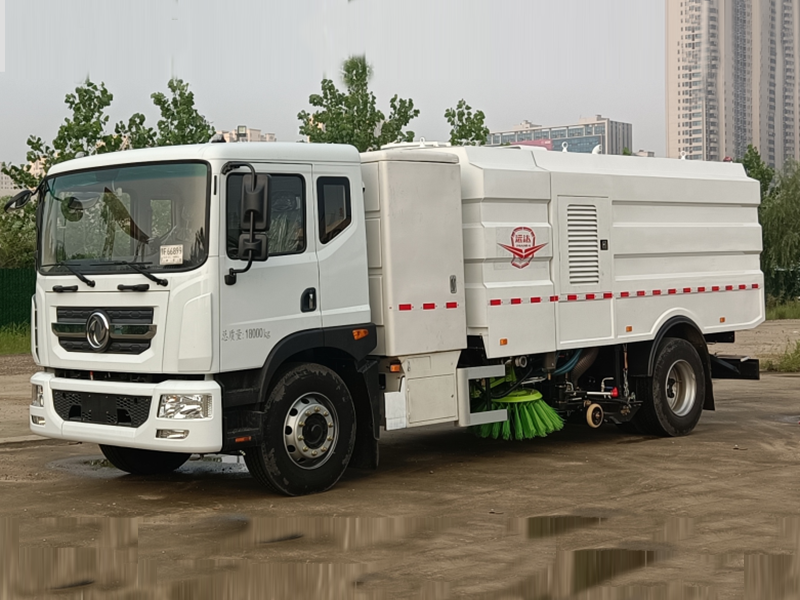

主要技术参数

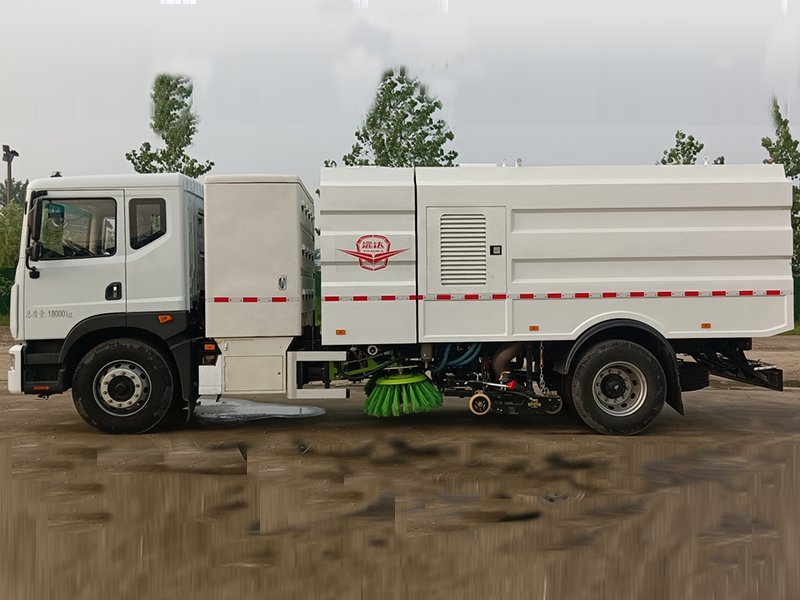

主要结构及性能特点

 垃圾箱

采用304单层不锈钢瓦棱结构设计，集部分清水箱与垃圾箱于一体。垃圾箱倾翻卸料，卸料角达48⁰，垃圾箱总容积达7m³，有效容积不小于4m³。

垃圾箱后门关闭锁紧机构采用插销式，稳定性好，密闭性好。

垃圾箱中的污水箱内采用大平面斜坡结构，**卸料角度可达50度，更易于倾倒垃圾。污水箱内设置了防溢满报**和作业自停装置，可防止污水作业时从吸管溢出，造成二次污染；污水箱内的高压自洁装置在倾倒垃圾后可对污水箱进行自动清洗。

大平面斜坡结构

垃圾箱中的吸尘筒采用双层不锈钢结构，便于吸尘筒长期磨损后的更换。

双层不锈钢吸尘筒

风机

采用为新能源洗扫车定制开发的6.3号离心风机，具有效率高、噪声低、性能曲线平坦、高效区宽广等特点。风机转速范围2200——2900rpm；流量大于11000m³/h,全压大于9300pa。

吸嘴装置

采用中置全浮动式双吸口超宽吸嘴，吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大，能直接将污水送**吸口，作业飞溅少，污水吸净率高。

清扫装置

采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。当侧喷杆遇到前方障碍物，可向内收缩避让，越过障碍后自动恢复到正常工作位置。

高压清洗系统

高压清洗系统由高压水泵、高压管路系统、分水阀、喷杆/喷嘴等组成。用于给角喷、扫盘喷杆、吸嘴喷杆、自洁、喷雾、手持喷**提供高压水。

高压水泵采用知名品牌柱塞式水泵，当高压水泵起动及工作水阀切换时，水泵能自动卸荷。通过安全阀和溢流阀保护，有效防止高压水泵损坏。

侧后部装有机械式自动卷绕冲洗卷盘，配20m高压软管和不同角度的清洗**，可用于清洗车身和其它设备和**。

冲洗卷盘

液压系统

采用**北部精机叠加阀组，确保整车液压动作的稳定性和流畅性；齿轮泵采用国产优质泵，性能可靠。

在液压系统中增设了一个手动泵，使系统在遇到特殊情况时，如上装动力系统故障无法正常工作，可借助手动泵完成垃圾倾倒及各液压油缸的复位。

电控系统

采用“显示屏+**器+CAN总线操作面板”的**模式。具备一键启动作业和一键停止作业功能。所有作业功能模式均可任意组合配置使用。

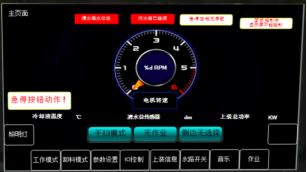

中控屏

采用7.0寸采用带触摸功能的中控屏**，防护等级IP65，分辨率800*480TFT。监控接近开关、传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；

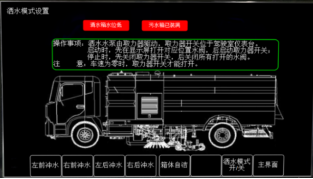

IO手动模式，当车辆维修、调试时使用IO手动模式，执行机构动作不受传感器逻辑判断。

中控屏

尾部配置操作面板

位于车辆右侧后轮之后，主要用于垃圾箱的卸料、调试维修。

操作面板

语音播报器

多种的语音提示和音乐报**，准确播报各种安全提示和故障点。

高清监控显示器

在右扫盘及垃圾箱后部设置高清晰监视探头，驾驶室内设置高清晰液晶显示器，画面可分别切换到右扫盘位置及垃圾箱后部位置，作业时，可对扫盘作业工况和整车作业质量进行监控。

高清摄像头及液晶显示屏

上装电机及其传动装置

上装电机

上装电机根据洗扫车的运行特点定制开发的永磁同步电机，额定转速1800r/min时，电机持续功率50kW。通过膜片式联轴器、轴承座、皮带轮驱动风机、高压水泵、液压油泵工作。高压水泵前有气动离合器，气动离合器分离，高压水泵不需工作。

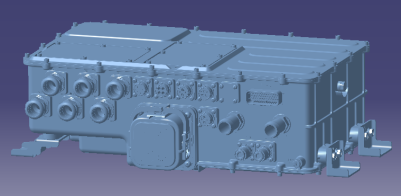

电机**器

将车辆动力电池高压直流电转为上装永磁同步电机所需的交流电，并可根据具体的作业工况要求对电机的转速进行调整。具有如下特点：

整机采用铸铝开模设计，防护等级高；

具备上电缓冲、温度检测、输入输出过压与欠压保护、过流保护、限流保护、过载保护等功能；

高可靠性的模块化电路设计，具有优越的抗电磁干扰性能。

上装电机**器

安全配置

具备垃圾箱举升安全保护装置，在后门未打开状态下，确保垃圾箱无法举升。

配置安全棒，为车辆维修或检查时，提供安全保护。安全棒未放下时，智能系统将禁止垃圾箱回位，可有效防止维修时的事故发生。

安全棒

清水箱内设有低水位传感报**系统，缺水时报**且水泵自动停机。

车辆处于作业状态倒车，挂倒挡后，自动停止作业，扫盘、喷杆、吸嘴等自动收回。

 二类底盘

采用东风EQ1181DACEV3型二类载货汽车底盘，该底盘专门为洗扫车辆定制开发，底盘布置紧凑。

动力电池

该车型动力电池为湖北亿纬动力有限公司所生产的G230L-1P39SHW型磷酸铁锂动力电池箱。电池系统通过2并5串的连接方式，将10组电池箱组成动力电池总成。

G230L-1P39SHW型动力电池箱由39个LF230方形铝壳单体电芯串联后PACK成箱，工作温度范围达-30℃～60℃，防护等级达IP68。

电池系统配置加热膜，可满足北方寒冷区域使用需求。

具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。

电池强检试验

驱动电机

底盘配置中车电机的180kW高效永磁同步型电机，产品可靠、高铁品质，搭配法士特/丰川动力AMT变速箱和中车时代电机**器，在满足了电动车驾驶的舒适性和经济性的同时，还可实现25%以上的爬坡度。

五合一**器

底盘采用江苏吉泰科电气股份有限公司为东风汽车所研制的五合一**器，集成了助力转向电机**器、空气压缩机电机**、DC/DC、高压输配电和上装高压预充取电共五项功能，其中上装配电预留20+60+120kW三个大功率取电接口，方便各类型上装电动化功率取电需求。

该五合一采用集成化设计，大幅提升功率密度的同时，具有高智能、高稳定、高安全的特点。

安全防护：

l 漏电检测：车辆上电状态可通过绝缘检测模块监控整车是否漏电；

l 多层保护：车辆在正常充放电过程中，整车**器、主控、辅控、电池管理系统多层监控保护电流情况，保证高压安全；

l 主动放电功能：整车下电后，高压电器零部件电压迅速降低到36V以下的安全电压，保证安全。

产品主要优势

节能降耗

优化风机性能和风道系统，降低能量损耗，作业续航可以提升约20%。该车辆动力电池搭载287度电，采用标准模式，可以持续作业10个小时；采用强力模式，可以持续作业6.5个小时。

电控系统智能

采用“显示屏+**器+CAN总线操作面板”的**模式。中控屏可以监控接近开关、传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；可以通过远程终端传递给监控平台，实时监控车辆作业指标，大幅度提高车辆的售后服务效率。

质量优良

核心零部件均与知名企业合作开发；高压水泵、溢流阀、卸荷阀等为国际知名品牌，质量优良，可靠度高。

自动反吹装置

配置自动反吹装置，在冬季作业完成后，可对管路进行自动吹水，确保管路冬季不会冻坏，以便下次作业正常使用。

反吹装置.

随车工具/备品备件

底盘随车工具
