产品简述

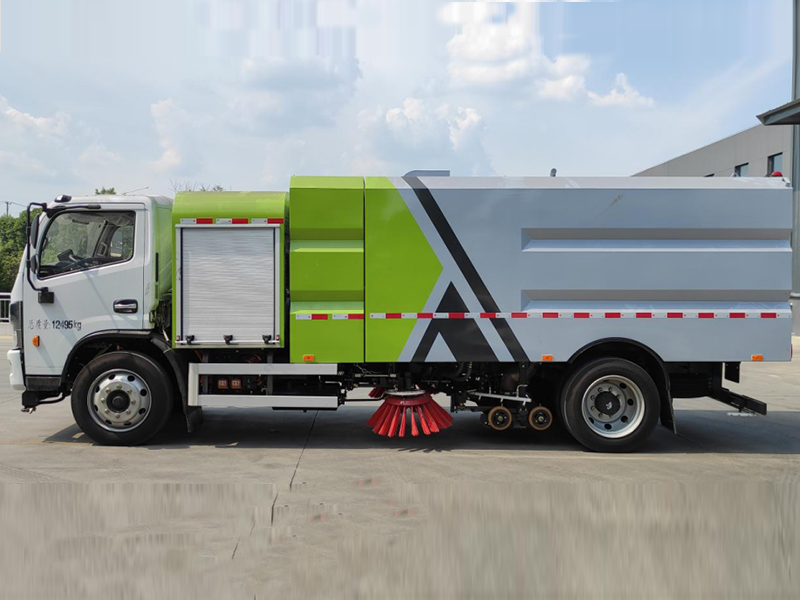

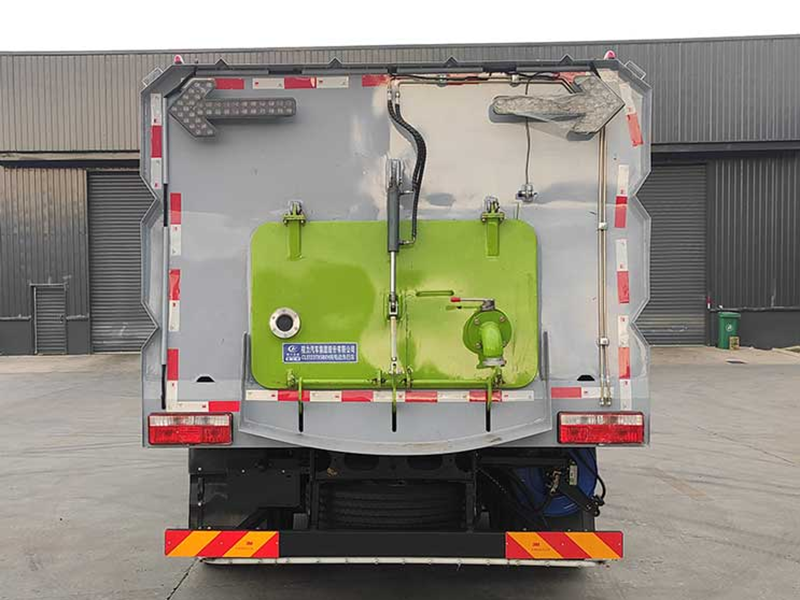

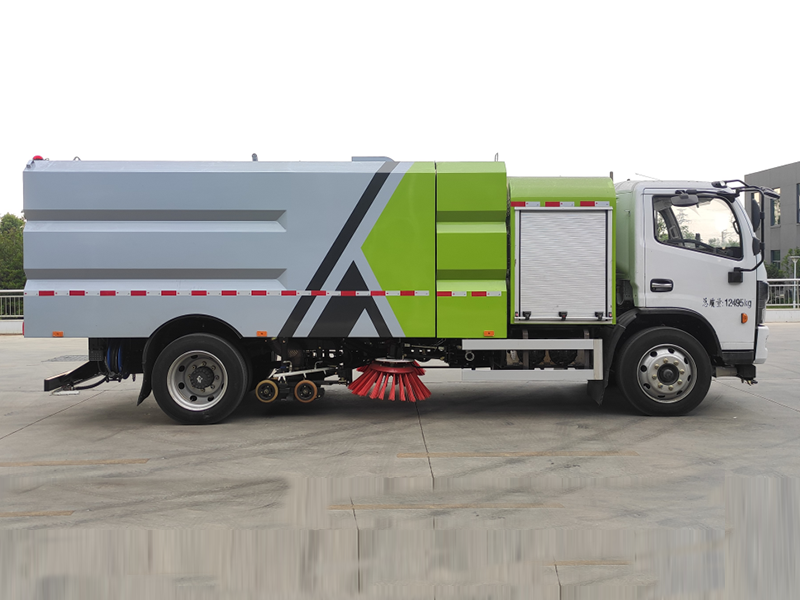

程力汽车股份有限公司环卫车系列东风纯电动洗扫车是我公司自行设计开发、具有自主知识产权、国际**技术水平的新一代路面、路沿清洗、清扫及喷雾降尘的专用设备。该款洗扫车结合了扫路车及高压清洗车的功能特点，并解决了吸尘车无法在城市道路上清洗路沿的短板，在作业时利用扫刷将地面垃圾扫向车内侧，路面的顽固附着物由高压喷水杆喷出的水流冲起，再由吸盘吸入垃圾箱储存.具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点。

使用场景

1.城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作

2.工地、厂区等干道的清洗、清扫。

产品性能特点

洗扫车详细技术说明：

整车配置

该洗扫车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。

改装组件说明：

1、纯电动二类底盘。

2、使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

3、采用大功率耐磨免维护离心风机，噪音低、效率高、风量大，使用寿命长。

4、非不锈钢件经防锈处理，经久耐用

5、宏业GTM高压水泵。

6、气动阀，气动阀门。

8、车辆尾部倒车影像。

9、车辆尾部手动操作盒。

10、车辆尾部后喷雾。

11、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。

12、左右立扫为单扫盘，减少了扫刷的数量和扫刷消耗量，能降低使用成本。扫刷上加装喷水装置，用于喷雾降尘。左右立扫分开**，可实现右扫和全扫等不同的作业模式。

13、吸盘的吸口宽度达到2300mm，确保作业总宽度大于3.2m。4个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。

14、吸盘内有高压喷水装置，喷嘴布置在吸盘内部，能**限度冲洗路面。左右高压喷水支架安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水支架达到**的冲洗效果。

15、后部采用LED箭头灯**示灯，保证行车作业安全。

18、扫盘摆线马达采用力沃马达，使用寿命长稳定可靠，故障率低。

16、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。

17、采用海普瑞斯液压电磁阀，关键电控元件采用施耐德电器开关，可靠性高，使用寿命长。

18、CAN驾驶室操作作业。

19、清水箱，容积达4m³。

20、垃圾箱，容积达5³，厢体采用倾翻卸料。

2.1、产品性能特点

1、方形箱体，大大增加箱体容积，增加整车美观程度。

2、永磁同步电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。

3、洗扫车采用东风纯电动二类汽车底盘改装，加装风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。

4、永磁同步电机驱动风机和高压水泵，风机用8.0高压离心风机,效率高、风量大，**风量达23500m3/h。高压水泵采用国际知名GP-36型柱塞泵，流量合适，压力高，允许**压力达10MPa。

5、左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开**，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm，确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮，能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆，尽可能多的将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**限度减少高压水气流冲起污物产生的二次污染。

6、左右喷水杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。

7、程力牌纯电动洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。

8、作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。

产品优势

（1） 清水箱充分利用了车载空间，容积大，可达4m³。垃圾箱采用单层304不锈钢结构，倾翻卸料，带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。     。

（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。

（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

（4） 无副发电机组，整车工作时噪音低。

注意事项：

1、 作业时应避免无关人员靠近车辆，特别是车辆后部。

2、 车辆在行驶作业过程中，注意避让砖头等大块垃圾

3、车辆在排泄污水箱时，请先打开后门排污阀，待排污阀不在排水后再打开后门进行垃圾倾倒。

4、 车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。

5、  垃圾箱在没有落下且锁止前，不得进入正常行驶。

底盘

底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：

(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；

(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；

(3) 整车轻量化设计，**总质量为12495kg；

(4) 搭载229kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；

（6） 配备大功率上装取电接口，满足各类专用车上装电动化需求。

（7）        零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。

（8）    底盘承载能力强：后双胎、轴距多样化       **爬坡度超20%，适合各种路况作业

（9）    上装取电范围广，适合各类环卫车改装

（10）      轿车化内饰及舒适性设置，电子化操控

（11）     安全可靠：配置国内高端电池品牌

（12）      增配置：电源总开关，电池加热系统

（13）      整车配置电量大，长时间作业无忧虑

产品主要技术参数

3.1、底盘基本参数表

车型底盘参数表：

车型底盘配置表：

整车专用参数表

随车工具：

随车备件：

产品主要结构

整车基本结构分解

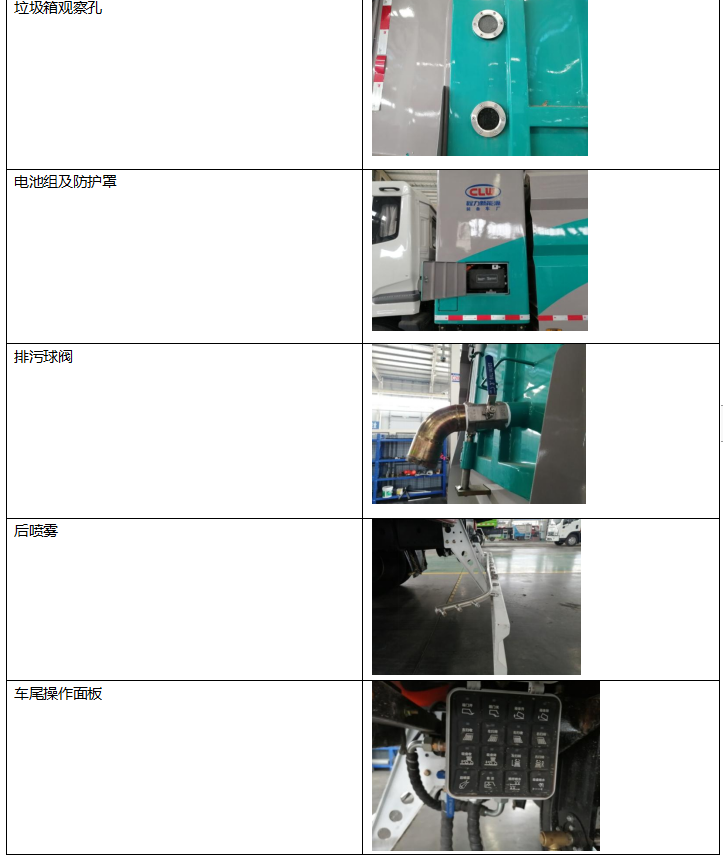

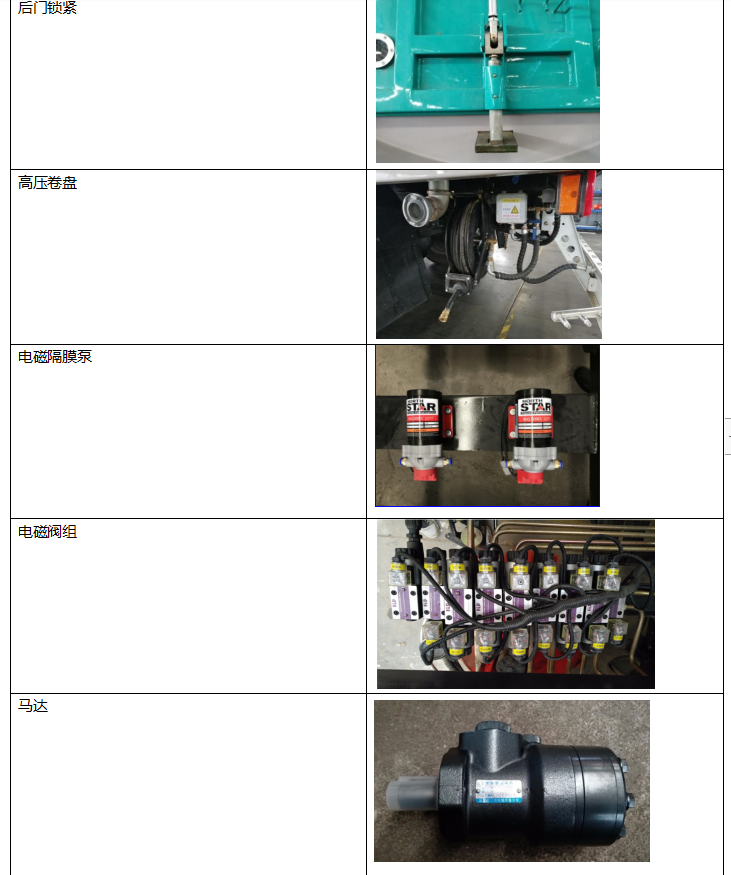

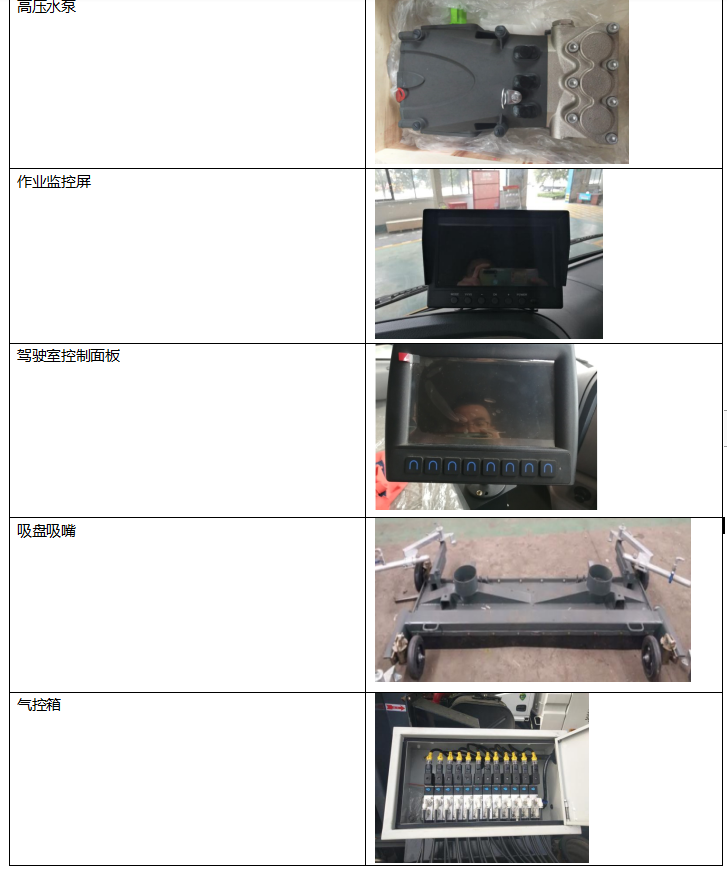

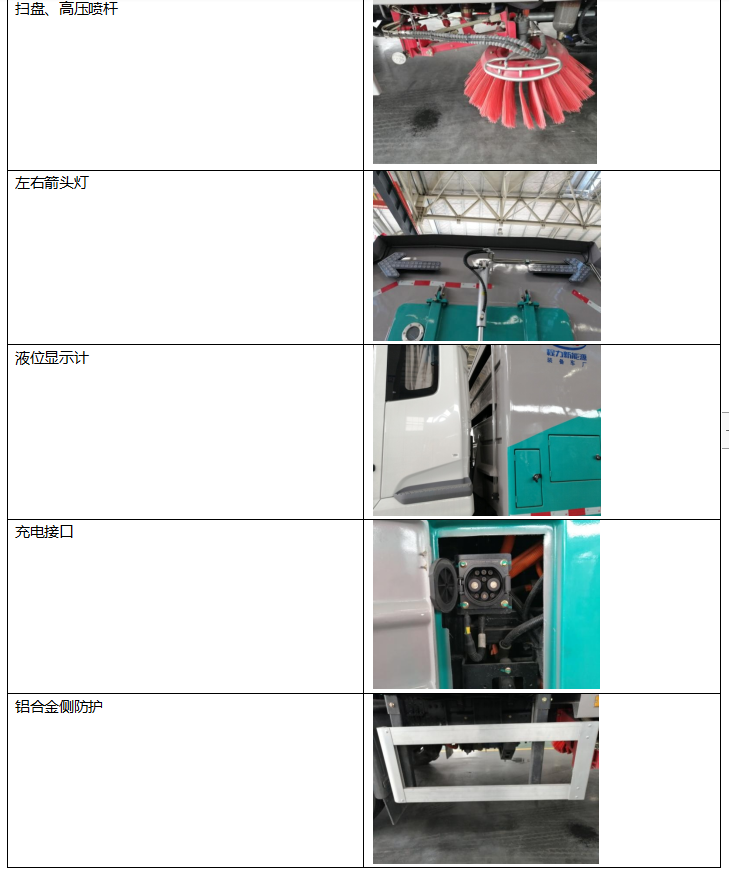

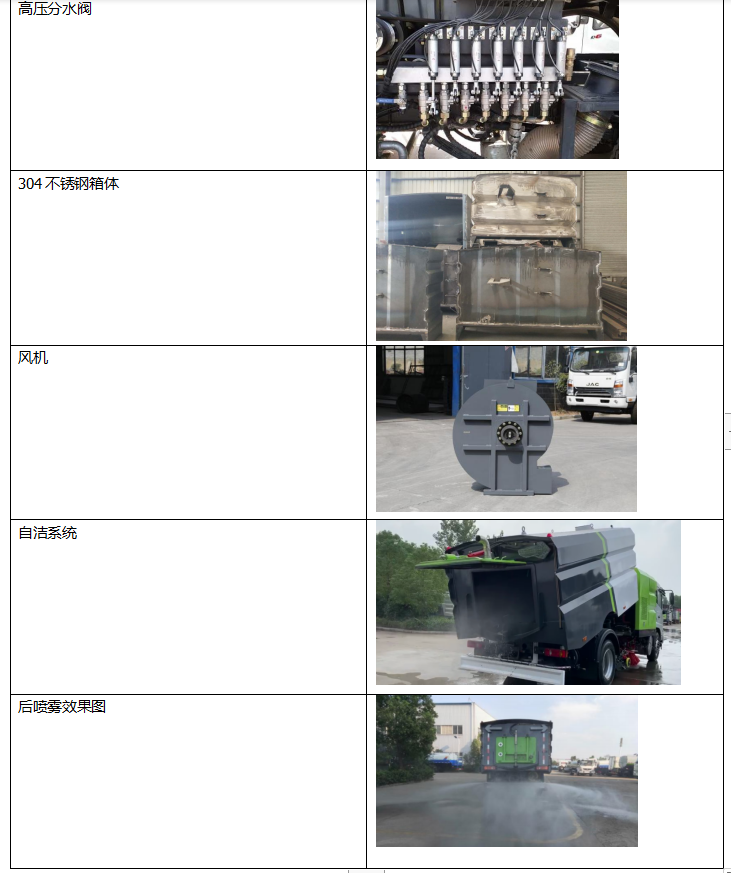

整车基本配件图解

高性能环保：

纯电动洗扫车利用高压水流及倾斜扫刷将垃圾扫**吸盘前面，在风机产生的负压作业下，风流在闭合的回路中将垃圾吸入垃圾箱储存，整个作业过程均是物理原理，不会产生化学废料或垃圾外泄对环境的二次污染，同时，后喷雾的降尘有效的降低了空气中的粉尘浓度，解决粉尘污染问题。洗扫洁净度高，该车型功能齐全能解决不同路面环境的作业，一次作业洗扫效率达98%以上，**冲洗功能、洗扫功能、路沿清洗功能、后喷雾功能、低压冲洗功能以及采用的中置吸盘+左右喷杆清洗方式，可对页面、勾缝、弯道处、路沿上等处的灰尘、垃圾均能有效的处理干净，确保环境整洁。

作业范围广

从几十微米**80-100mm的石子、砖头、树叶、饮料水瓶等杂物，一次作业均能全部去除。路面清扫宽度3500mm清扫能力40000㎡/h-50000㎡/h.

结构简单，易损件少

整车上装90%以上零部件均采用装配式组装方式，各小件均具备通用性及互换性，拆卸方便，易于更换，维护费用低，更换效率高。

水箱、垃圾箱容积大，作业时间长

水箱容积可达4³，垃圾箱总容积达5³，可适宜长时间作业。
