CL5122TCABEV型纯电动餐厨垃圾车
车型亮点：质量实惠，保质又保量
销售经理：江经理
销售热线：136-7721-8649
扫一扫！了解更多。
- 车辆底盘
- 发动机品牌可选装
- 分期付款低首付，即可提车
- 发车方式来公司自提，公司送车上门
CL5122TCABEV型纯电动餐厨垃圾车配置参数
产品简介：
1.餐厨垃圾车也叫泔水车，主要用于厨余垃圾的收集和运转，具有装、卸垃圾自动化程度高、工作可靠、密封性好、装载容积大、操作简便、运输过程密闭，无污水泄露和异味的散发，环保性好等特点。可配装载不同规格的标准垃圾桶，具有广泛的适用性。餐厨垃圾车是高效、清洁的厨余垃圾收、运专用车
2. 整车由磷酸铁锂电池做为驱动能源，由永磁电机将电池能源转化为动能，具有转换效率高，达到节能减排，符合当下**提出对环境治理的理念，高环保要求，零排放，具有一次投入，后期维护使用成本及低。
3.低噪声，传统餐厨垃圾车发动机噪声大，本车是电机传动，大大降低噪声污染。
车型基本参数表
公告型号 | CL5122TCABEV型纯电动餐厨垃圾车 | 外形尺寸 | 6810×2510×2770 | |
底盘型号 | EQ1121KACEV1 | 上装容积 | 8方 | |
总质量 | 12495 KG | 上装电动机额定功率 | 10-15KW | |
整备质量 | 8300 | 上装每小时消耗电量 | 10-15KWH | |
轴距 | 3800 | 建议充电桩功率 | 120KW | |
轮胎 | 255/70R22.5 16PR | 充电时间（建议功率下） | 约1.5小时 | |
轴数 | 2 | 底盘满载续航里程 | 340KM | |
底盘电机**功率 | 220 KW | 电池类别 | 磷酸铁锂蓄电池 | |
电池组额定电压 | 521 V | 电池品牌 | 亿纬动力 | |
电池电量 | 180 KWH | 燃料种类 | 纯电动 | |
产品简述
东风纯电动餐厨垃圾车是在东风纯电动二类底盘的基础上，加装垃圾箱、垃圾桶提升机、清洗装置、液压系统，由机械、液压（气路）、电器三部分合为一体的专用厨余垃圾处理、转运作业车。
工作原理：整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水箱，彻底的解决了垃圾运输过程中的二次污染，具有压力大、密封性好、操作方便。安全等优点。垃圾箱可实现箱内餐厨垃圾固液的初步分离，并采用大容积污水箱，提高产品装载量； 电控系统采用无线遥控，并通过作业动作逻辑互锁，保证操作的精准性，杜绝误操作。
使用场景
该产品适用于城市酒店、公寓、小区、工厂、垃圾转运**等场地的厨余垃圾处理、转运工作。
产品注意事项
1、 作业时应避免无关人员靠近车辆，特别是车辆后部。
2、 装填作业时应注意观察，发现有大块不能压缩的其他垃圾（非生活垃圾）须及时停止作业，清除后再继续作业，避免损坏车辆的工作装置，严禁装载建筑垃圾，
3、 卸料作业举升、提升机作业时要确认周围的安全，慎重地进行操作，切勿在斜坡上举升提升机， 否则易**偏移造成事故。
4、 提升机在没有落下且锁止前，不得进入正常行驶。
产品主要技术参数
底盘基本参数表
一、 底盘参数表
项目 | 参数 | 备注 | |
车型 | 12吨中卡底盘 | / | |
公告型号 | EQ1121KACEV1 | / | |
底盘尺寸（mm） | 6850*2365*2480 | / | |
轴距（mm） | 3800 | / | |
前/后悬（mm） | 1180/1870 | / | |
前/后轮距（mm） | 1930/1805 | / | |
二类底盘整备质量（kg） | 5200 | / | |
**总质量（kg） | 12495 | / | |
**车速（km/h） | 90 | / | |
续驶里程（km） | 340 | 满载40km/h等速 | |
充电时间（min） | 30 | 20%-90%soc | |
0-50km加速性能（s） | ≤12 | 满载 | |
制动性能 | 制动距离（m） | ≤8.5 | 满载30km/h初速度 |
平均减速度（m/s2） | ≥6 | ||
制动稳定性 | 不超过3m试验通道 | ||
驻车制动坡度（%） | ≥18 | 满载 | |
底盘配置表
系统 | 项目 | 配置情况 |
车型 | 12吨中卡底盘 | |
车身 | 驾驶室 | 东风凯普特K系列2020款单排驾驶室 |
乘载人数 | 3 | |
电机 | 类型 | 永磁同步 |
电机厂家 | 成都中车电机有限公司 | |
额定/峰值功率（kW） | 150/220 | |
额定/峰值扭矩（Nm） | 1250/2500 | |
额定/峰值转速（rpm） | 1146/3300 | |
冷却方式 | 水冷 | |
电控 | 电机**器 | 单体版MCU |
电机**厂家 | 中车时代电动汽车股份有限公司 | |
集成**器 | 油泵DC/AC、气泵DC/AC、DC/DC、PDU、上装取电接口 | |
冷却方式 | 水冷 | |
动力电池 | 生产厂家 | 湖北亿纬动力有限公司 |
电池电量（kWh） | 180.48 | |
电芯类型 | 磷酸铁锂 | |
温控系统 | 水冷+PTC加热热管理系统 | |
底盘系统 | 车架幅面尺寸（mm） | 232*65 |
车架宽度（mm） | 800 | |
前板簧 | 8 | |
后板簧 | 10+7 | |
减震器 | 双向筒式减震器 | |
前桥 | 4.2t工字梁前桥 | |
后桥 | 9t冲压焊接整体式后桥 | |
主减速比 | 5.86 | |
轮胎规格 | 255/70R22.5-16PR | |
方向机类型 | 机械循环球式 | |
方向助力型式 | 电动液压助力 | |
制动型式 | 气制动 | |
行车制动器 | 鼓式制动器 | |
驻车制动器 | 弹簧储能式 | |
功能配置 | 空调 | 单冷空调+PTC暖风 |
安全配置 | ABS | |
其他功能 | 数据采集终端（T-box）；液晶CAN仪表； |
整车专用参数表
箱体参数 | 箱体厚度 /涂层 | 4.5mm/（罐体内部做防锈涂层） | |
箱体容积 | 8m³ | ||
罐体材质 | Q235碳钢或不锈钢 | ||
清水箱容积 | 400L | ||
上装电机 | 类型 | 永磁同步电机 | |
冷却方式 | 水冷 | ||
上装参数 | 操作方式 | 遥控、手动、电动 | |
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | ||
液压油缸 | 型式 | 焊接式液压油缸 | |
品牌 | 海普瑞斯 | ||
液压马达 | 力沃 | ||
液压阀组 | 中梅/海普瑞斯 | ||
上装**器 | 百兆富 | ||
多路阀 | 中梅/海普瑞斯 | ||
工作参数 | 液压系统**压力（Mpa） | 16 | |
卸料时间(s) | ≤40 | ||
挂桶循环时间(s) | ≤15 | ||
放桶时间(s) | ≤10 | ||
后门打开角度(°) | 70° | ||
后门打开时间(s) | ≤15 | ||
后门关闭时间(s) | ≤20 | ||
后盖锁紧方式 | 液压锁紧 | ||
产品主要结构

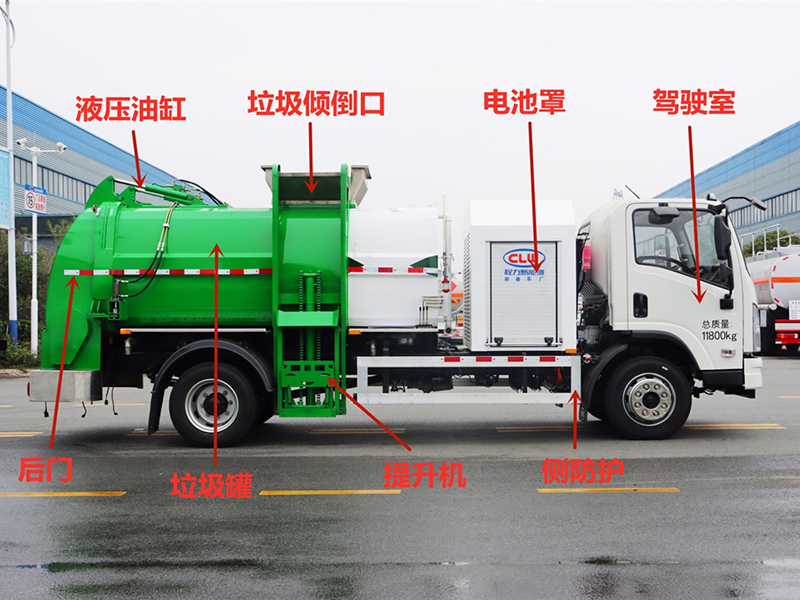

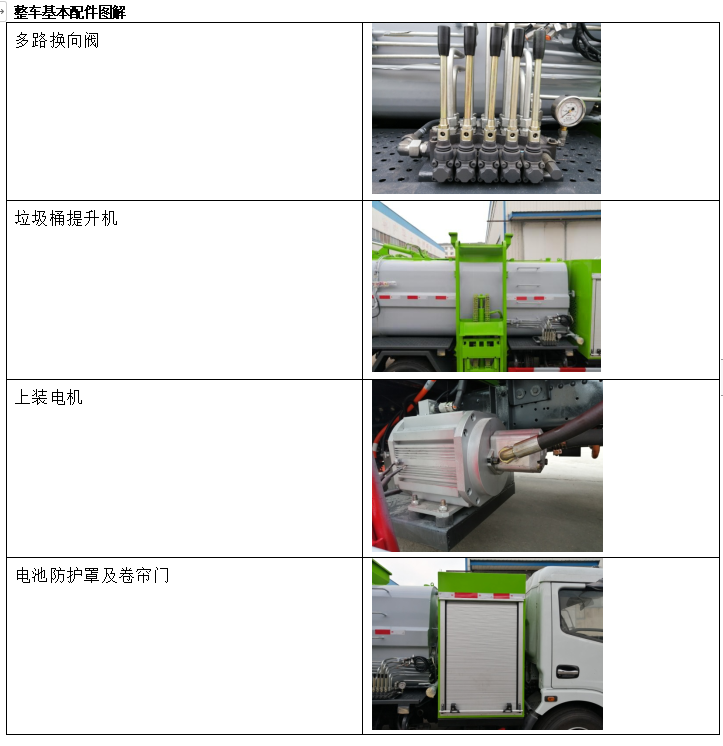

整车基本结构分解
整车主要结构及性能特点
1.垃圾箱及后门
垃圾箱是对餐厨垃圾进行收集和储存的部件，同时也是后门、推铲、底盘、挂桶机构等的重要部件的 连接基体。 垃圾箱、后门及清水箱等结构采用 Q235碳钢或304 不锈钢材料，耐腐蚀、不生锈。 垃圾箱前端设计有清水箱；底部设计有污水箱，可对餐厨垃圾进行固液初步分离。垃圾箱和后门采用 特制加强型硅胶条密封，密封性好，杜绝二次污染。

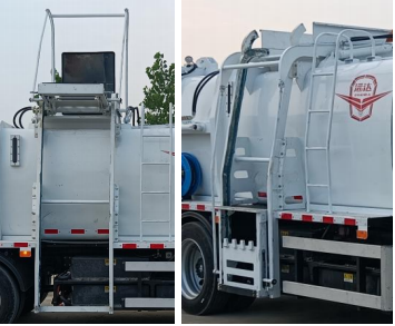

2.挂桶机构
挂桶机构是将垃圾桶中餐厨垃圾倒入垃圾箱中的部件，由油缸驱动。挂桶机构可根据用户需求选配称 重系统以实现垃圾重量计量。倒料口盖子启闭采用与挂桶机构之间采用机 械联动的方式。

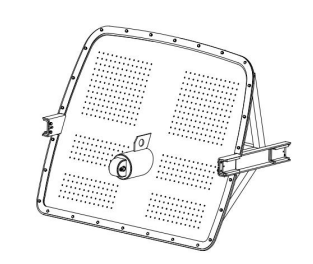

3.卸料机构
采用推铲卸料，通过油缸驱动推铲，并借助耐磨尼龙滑块沿垃圾箱轨道滑动，通过推铲面板上的圆孔 可初步实现固液分离。
4.安全装置
配置急停开关，遇到紧急情况按下急停开关可快速停止上装的所有动作。驾驶室内中控屏与尾部作业 面板相互软件逻辑互锁，防止两处人员操作干扰发生安全事故。 箱体后端设置安全棒，当后门举升起来需要维修时，支起安全棒，防止安全事故发生。 语音报**提示音，车辆在做后门开启、关闭时通过语音播报器发出安全提示音，**示旁边人员注意安全。
5.密封性
垃圾箱和后门采用特制加强型硅胶条密封，通过液压锁紧机构实现垃圾箱与后门之间的压紧，密封性 好，杜绝二次污染。液压锁紧机构与后门通过软件逻辑关系实现逻辑上的先后动作。

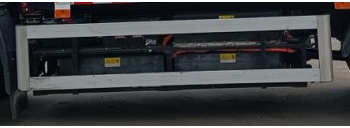

6.侧防护栏
护栏总成由铝合金横梁与优质支架装配而成，外观美观大方。
7.电控系统
采用“显示屏+**器+无线遥控器”的**模式。

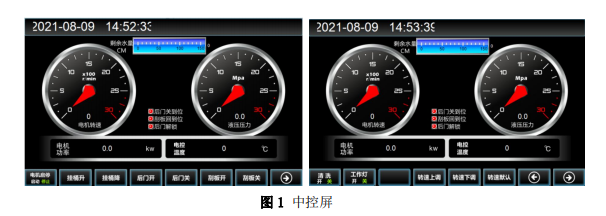

中控屏
采用 7.0 寸采用带触摸功能的中控屏**，防护等级 IP65，分辨率 800*480TFT。监控接近开关、传感 器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；
无线遥控器
采用无线遥控器操作作业，方便携带，方便操作。
二类底盘
采用东风 EQ1121KACEV1 型二类载货汽车底盘，该底盘专门为压缩式垃圾车辆定制开发，底盘布置紧凑。
动力电池

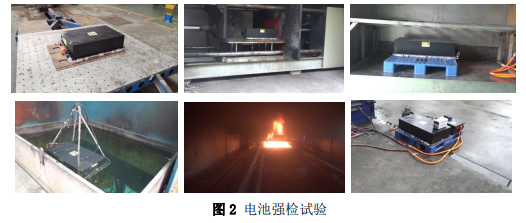

该车型动力电池为湖北亿纬动力有限公司所生产的 G173L-1P54SHW 型磷酸铁锂动力电池箱。电池系 统通过 2 并 3 串的连接方式，将 6 组电池箱组成动力电池总成。
G173L-1P54SHW 型动力电池箱由 54 个 G173L 方形铝壳单体电芯串联后 PACK 成箱，工作温度范围达 -30℃～60℃，防护等级达 IP68。
电池系统配置加热膜，可满足北方寒冷区域使用需求。
具有过温、过充、过放、短路等多重防护，性能稳定、安全可靠。
驱动电机。底盘配置中车电机的 220kW 大扭矩高效永磁同步型电机，产品可靠、高铁品质，搭配中车时代电机控 制器，在满足了电动车驾驶的舒适性和经济性的同时，还可实现 25%以上的爬坡度。

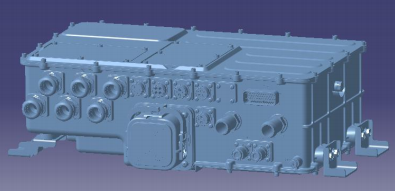

五合一**器。底盘采用江苏吉泰科电气股份有限公司为东风汽车所研制的五合一**器，集成了助力转向电机** 器、空气压缩机电机**、DC/DC、高压输配电和上装高压预充取电共五项功能，其中上装配电预留 20+60+120kW 三个大功率取电接口，方便各类型上装电动化功率取电需求。
该五合一采用集成化设计，大幅提升功率密度的同时，具有高智能、高稳定、高安全的特点。
安全防护：
l 漏电检测：车辆上电状态可通过绝缘检测模块监控整车是否漏电；
l 多层保护：车辆在正常充放电过程中，整车**器、主控、辅控、电池管理系统多层监控保 护电流情况，保证高压安全；
l 主动放电功能：整车下电后，高压电器零部件电压迅速降低到 36V 以下的安全电压，保证安 全。
产品优势
（1） 由于餐厨垃圾车上装结构复杂，自质量较大，降低餐厨垃圾车自质量，提高其载荷利用率，将降低车辆运营成本。因此采用高强度材料，以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件，采用集成化程度较高的零部件，以减少空间占用和自质量，同时有利于改善液压系统的工作性能。
（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。
（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。
（4） 人性化的操作**；作业操控分别配置中控屏和无线遥控器，驾驶室内的中控屏可**所有作业操作，并且监控接近开关、 传感器信号状态；上装故障代码显示；上装电机、电控电参数监控和显示等功能；
（5） **的**技术；根据餐厨垃圾车的具体作业工况，精准配置电机性能参数，不同动作根据作业需要设置相适应的电机 转速，取消节流阀，避免了功率损耗和系统发热，能耗低，噪音小，经济性好。
（6） 信息化技术；配置丰富的传感器，根据传感器采集各种信息，建立大数据库。能够预判故障点、故障产生后能够利用监控平台快速的判断和快速的处理故障。根据大数据信息能够精准分析车辆的运营状况。
随车工具/备品备件

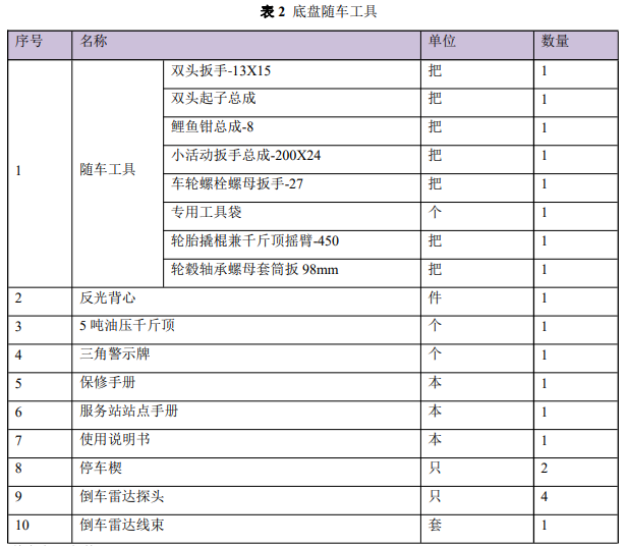

底盘随车工具

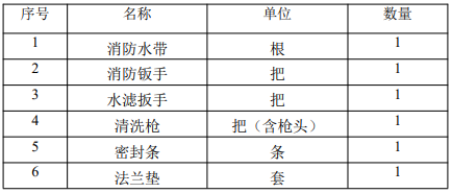

整车备品备件

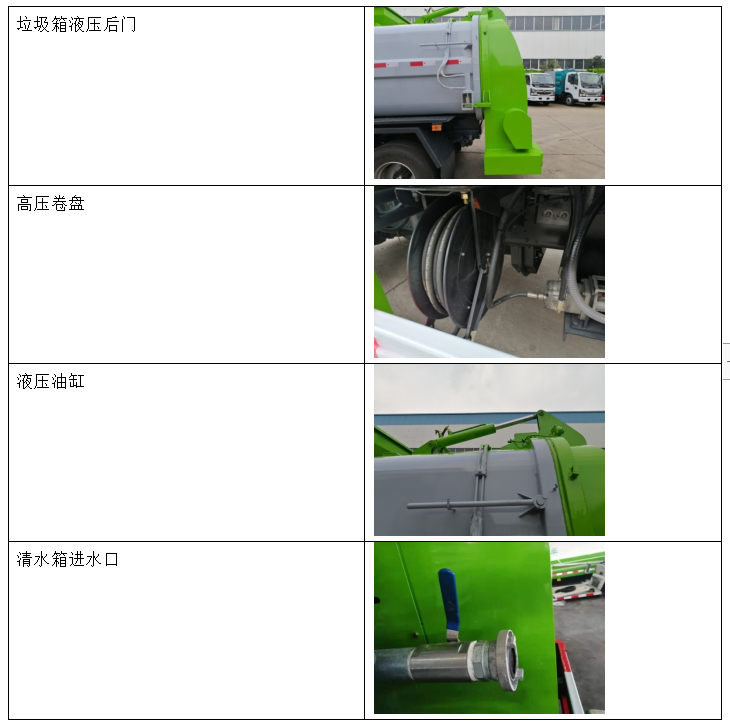

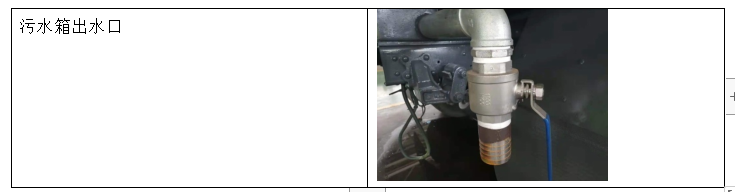

CL5122TCABEV型纯电动餐厨垃圾车实拍图片
CL5122TCABEV型纯电动餐厨垃圾车购车问题
提问：我们要怎么订购 CL5122TCABEV型纯电动餐厨垃圾车？外省有经销点吗？
回答：不好意思，我公司的所有车型均是厂家直销，没有中间商。如果您要购车，可以与我们厂家直接联系。
提问：你们的付款方式是怎么样的？
回答：供需双方双方签订购车合同之后，用户需预付30%购车定金。之后用户可选择自提车，或者委托我公司带送车，将车送往需方指定地区对车辆进行验收，检验合格支付车辆余款。
提问：购买 CL5122TCABEV型纯电动餐厨垃圾车资金紧张，可否分期付款？
回答：公司也考虑客户之所需，因此大部份车型已可以分期付款。想了解具体分期付款操作步骤，以及办理分期所需的证件，可电话与销售人员沟通。
提问：你们的车辆售后服务怎么办？
回答：凡在我公司购买的车辆，底盘部分由底盘服务站全国联保，专用部分我公司三包服务一年，并终身负责维修，同时售后人员会根据距离远近24小时~48小时到现场处理。
