产品简述

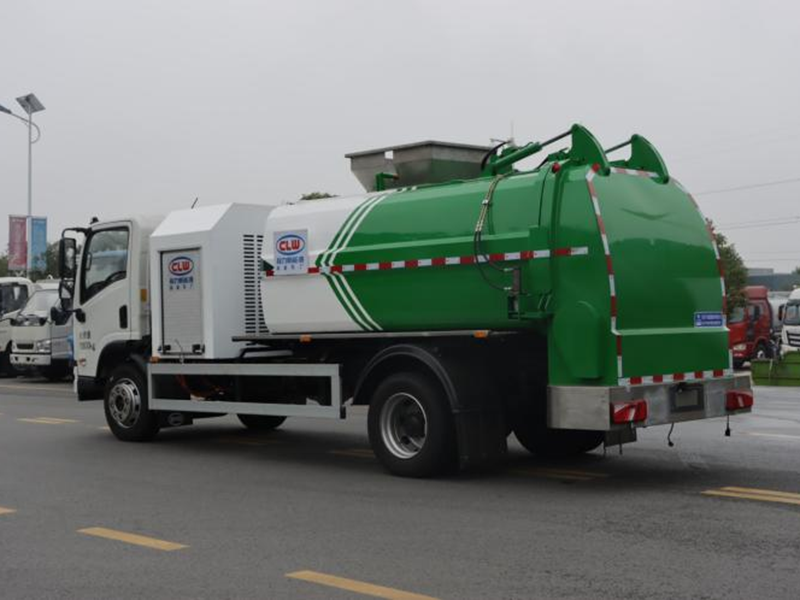

比亚迪纯电动餐厨垃圾车是在比亚迪纯电动二类底盘的基础上，加装垃圾箱、垃圾桶提升机、清洗装置、液压系统，由机械、液压（气路）、电器三部分合为一体的专用厨余垃圾处理、转运作业车。

工作原理：整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水箱，彻底的解决了垃圾运输过程中的二次污染，具有压力大、密封性好、操作方便。安全等优点。

使用场景

该产品适用于城市酒店、公寓、小区、工厂、垃圾转运**等场地的厨余垃圾处理、转运工作。

注意事项：

1、 作业时应避免无关人员靠近车辆，特别是车辆后部。

2、 装填作业时应注意观察，发现有大块不能压缩的其他垃圾（非生活垃圾）须及时停止作业，清除后再继续作业，避免损坏车辆的工作装置，严禁装载建筑垃圾，

3、 卸料作业举升、提升机作业时要确认周围的安全，慎重地进行操作，切勿在斜坡上举升提升机， 否则易**偏移造成事故。

4、 提升机在没有落下且锁止前，不得进入正常行驶。

产品主要技术参数

底盘基本参数表

整车专用参数表

车辆上装简介：

常规标配：

弧形罐体，边四底五/边五底六。2.长源/皖液油泵，长源/中梅多路阀，知名液压油缸。3.全推铲卸料（不带举升功能），具有干湿分离功能。液压后盖，后盖配防腐硅胶密封条。4.后门液压锁紧5.链条式提升机，可挂120/240升标准塑料垃圾桶。进料口盖液压开关。6.驾驶室内电控（提升机外部手动**），后门锁紧与后盖开关的操作具有防误操作。7.箱体带清洗装置（液压马达带动高压泵、带水箱）。

加装配置：

一、加装密闭排料

二、可加装后螺旋卸料装置，可方便卸料到固定桶内。

产品主要结构

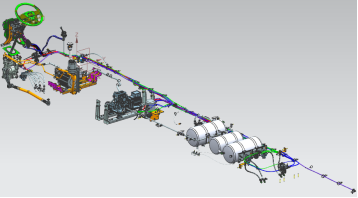

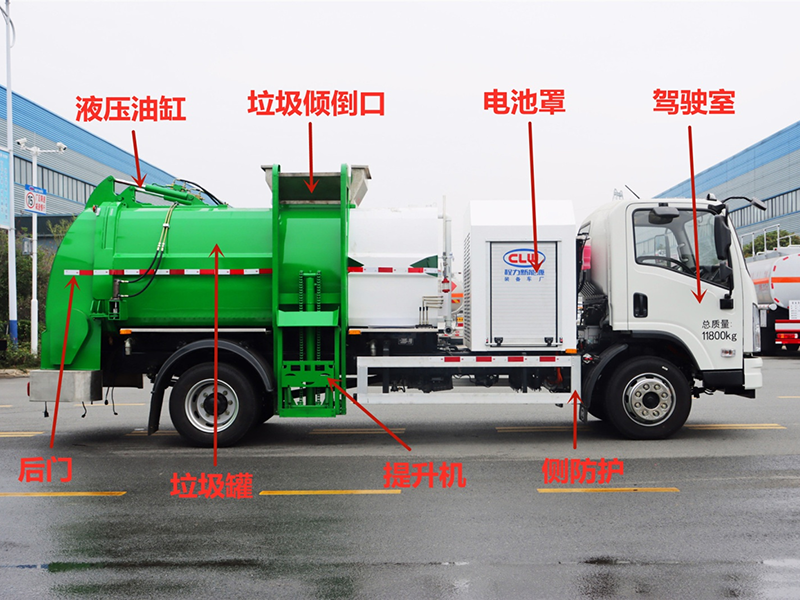

整车基本结构分解

产品性能特点

产品性能特点

（1） 弧形箱体，大大增加箱体容积，增加整车美观程度。

（2） 底盘电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。

（3） 油泵采用国内知名品牌海普瑞斯液油泵。

（4） 油箱加大，容积增大，防止液压油高温，所有液压油必须通过液压油过滤机加入油箱，从而过滤液压油内的杂质，减少故障率，有效的防止配件损坏，多路阀采用中外合资品牌，海普瑞斯多路阀，海普瑞斯油缸匹配使用，故障率低，CAN 总线**方式；接线少，故障率低，自动显示故障码，方便维护维修。

（5） 作业自动化：采用光电开关加时间双系统**，带一键卸料，带无线遥控装置，全部填装排卸作业中只需司机一人操作，不仅减轻环卫工人的劳动强度， 而且大大改善了工作环境。

（6） 作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。

（7） 翻转机构：装配置带垃圾筒的翻转机构。

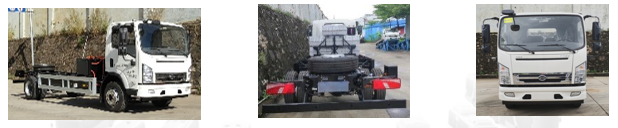

底盘部分

造型：外造型简洁大方，层次分明，外观色彩鲜明、醒目。内饰均采用主流工艺生产，造型沉稳、实用。

舱门：车门开启角度70°，空间大，上下车方便

灯具：前组合大灯（前照灯+前位灯+前转向灯）；后组合灯（后位灯+后转向灯+倒车灯+制动灯+后回复反射器+后雾灯）；侧转向灯、前示廓灯；后牌照灯；室内阅读灯；门护板**示灯等

底盘介绍：搭载TZ365XSC07精进电机（功率160/95kW,扭矩1150N·m/525N·m、转速4500rpm，法士特2E110型2档变速箱,速比2.77/1.0）。采用深圳市蓝海华腾技术股份有限公司生产的KTZ57X45S-VT4D12 电机**器。T7BD整车电压平台515.2V，布置4个T20磷酸铁锂标准电池包；电池包都布置在驾驶室后方车架上方;

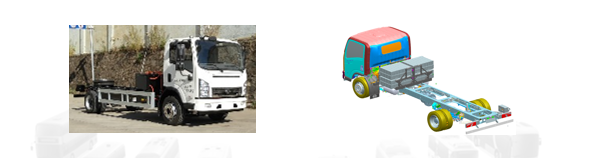

底盘改装可行性介绍：定义为二类底盘，用于环卫作业车（扫路车、洗扫车等环卫车）改装;

动力电池：主要优点：

模块化设计，适用于卡车研究院多种车型，实现平台化研发

采用34**h大容量电池，能量密度高，可延长续航里程

电池包内置液体换热管路，有助于延长电池在炎热环境中的使用寿命

铸铝合金壳体结构强度高，有杰出的碰撞安全防护能力

电机：采用精进电机，额定功率95KW，**输出功率160KW，额定扭矩525N.m，**输出扭矩1150N.m，电机**转速4500rpm;

冷却：采用电池包冷却和底盘冷却分路系统，结构布置简洁分明；

转向：采用液压助力传动系统和电控自动系统，反应迅速，安全可靠；

制动：采用气压制动系统，采用四轮ABS阀**，配置驱动防滑ASR阀，行车、驻车安全可靠；

产品优势

（1） 由于餐厨垃圾车上装结构复杂，自质量较大，降低餐厨垃圾车自质量，提高其载荷利用率，将降低车辆运营成本。因此采用高强度材料，以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件，采用集成化程度较高的零部件，以减少空间占用和自质量，同时有利于改善液压系统的工作性能。

（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。

（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

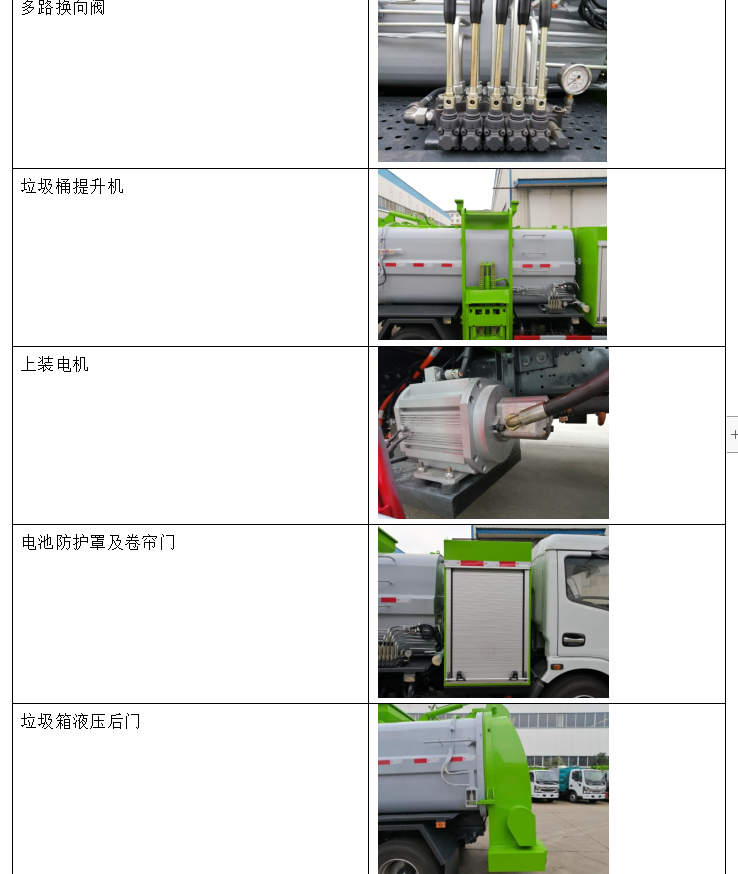

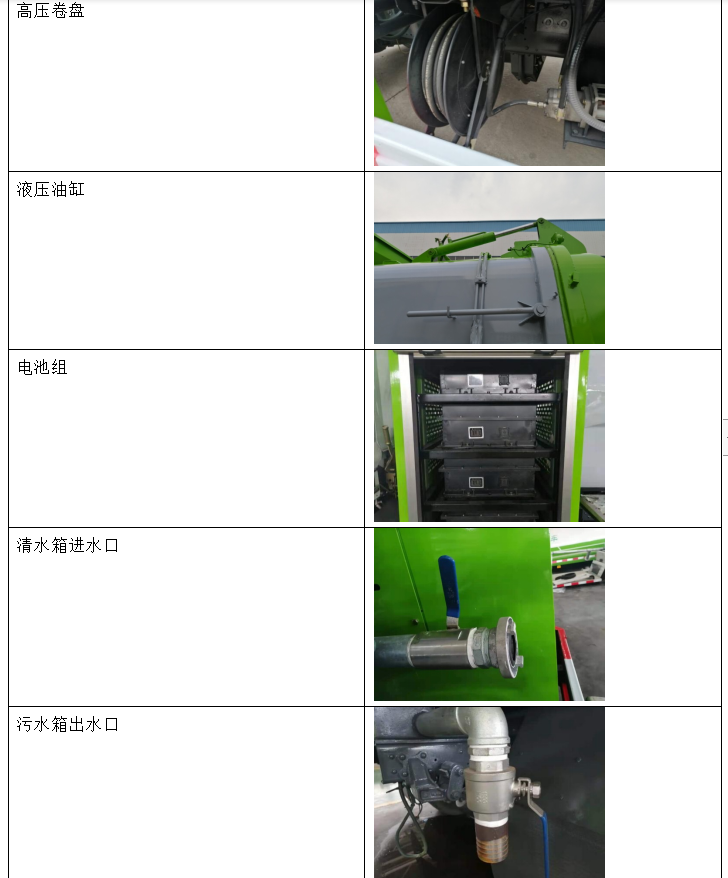

整车基本配件图解

随车工具/备品备件

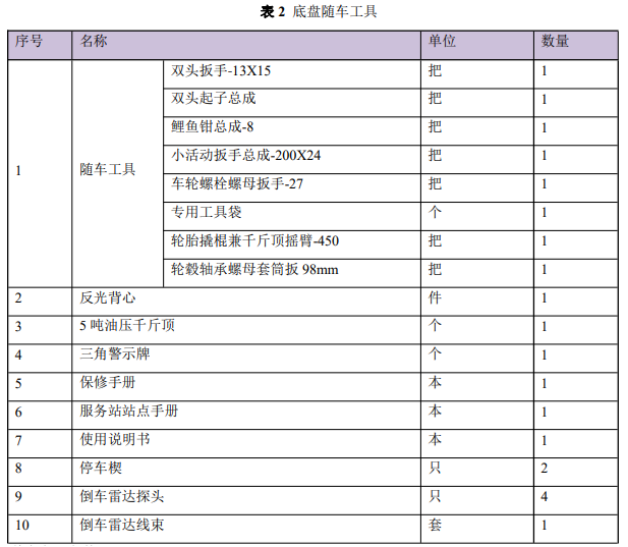

底盘随车工具

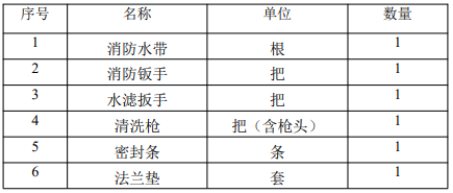

整车备品备件
