新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。本产品为纯电动汽车

新能源纯电动汽车简介：

纯电动汽车(Blade Electric Vehicles，BEV)是一种采用单一蓄电池作为储能动力源的汽车，它利用蓄电池作为储能动力源，通过电池向电动机提供电能，驱动电动机运转，从而推动汽车行驶。纯电动汽车的可充电电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等，这些电池可以提供纯电动汽车动力。同时，纯电动汽车也通过电池来储存电能，驱动电机运转，让车辆正常行驶。

纯电动专用车优点：

(1) 零排放。纯电动汽车使用电能，在行驶中无废气排出，不污染环境。

(2) 能源利用率高。有研究表明，同样的原油经过粗炼， 送**电厂发电，经充入电池，再由电池驱动汽车， 其能量利用效率比经过精炼变为汽油，再经汽油机驱动汽车的要高。

(3) 结构简单。因使用单一的电能源，省去了油箱、发动机、变速器、冷却系统和排气系统，相比传统汽车的内燃汽油发动机动力系统，其结构大为简化。

(4) 噪声小。在行驶过程中振动及噪声小，车厢内外十 分安静。

(5) 原料广。使用的电力可以从多种一次能源获得，如煤、核能、水力等，解除了人们对石油资源日见枯竭的担心。

(6) 移峰填谷。对于发电企业和电力公司来说，电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电，可以 平抑电网的峰谷差，使发电设备日夜都能充分利用，从而大大提高经济效益。

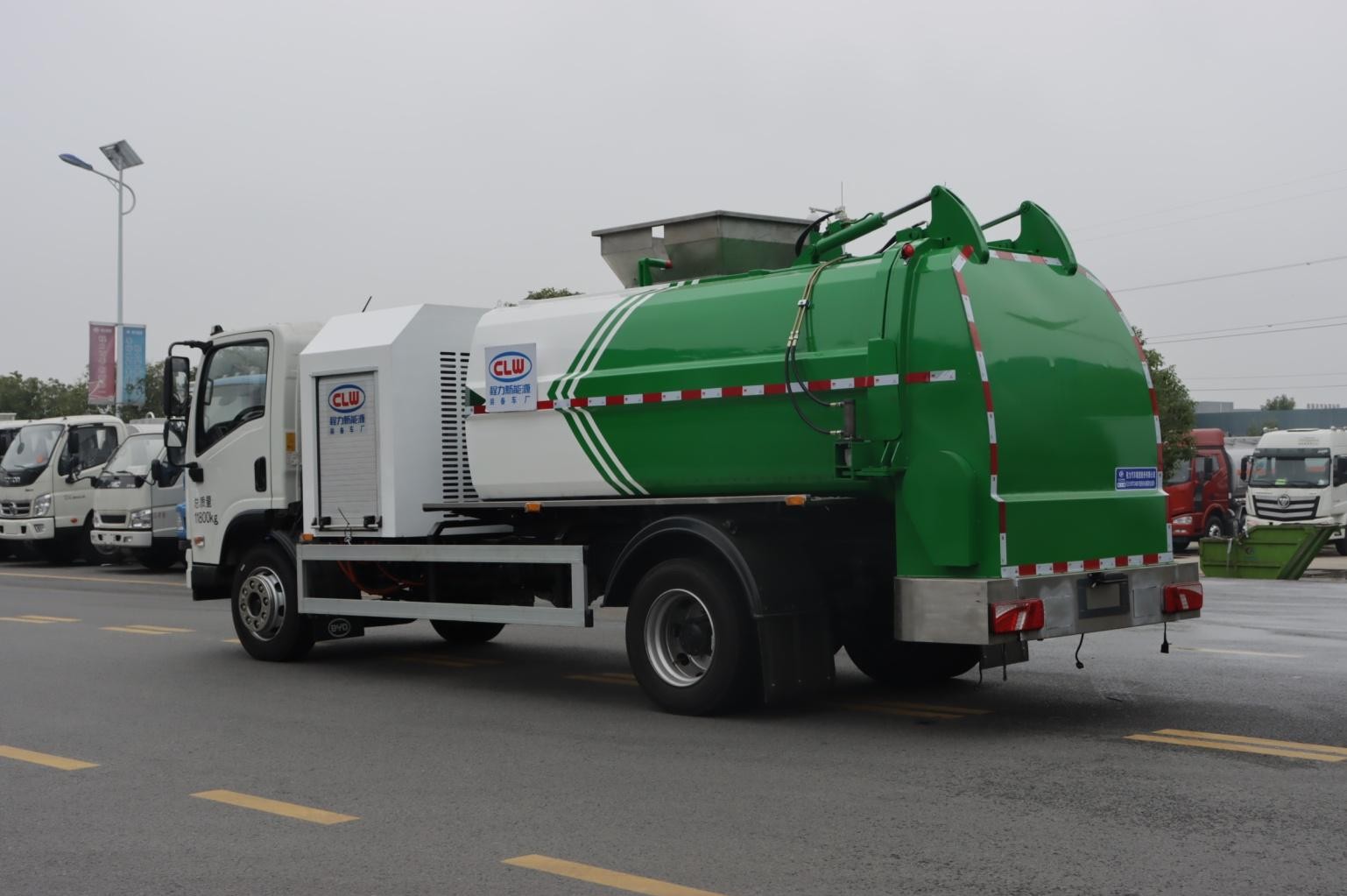

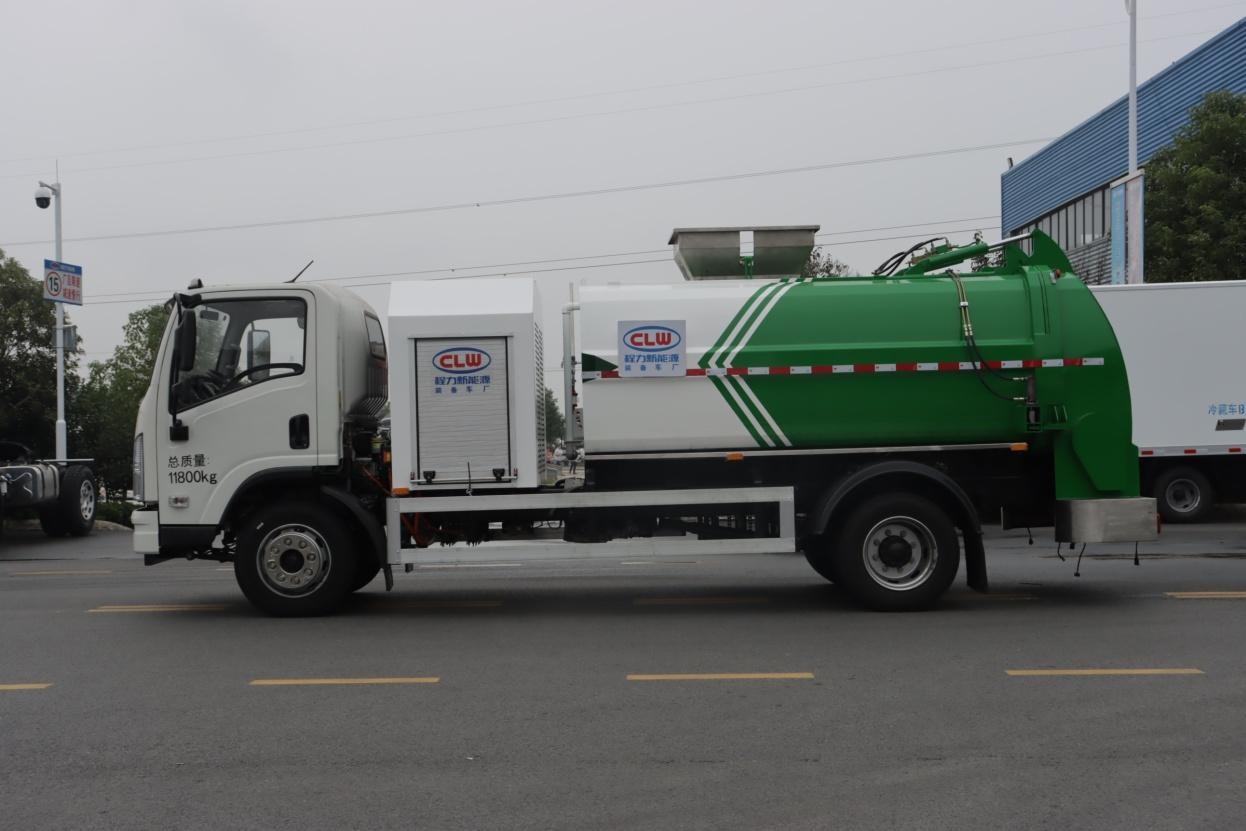

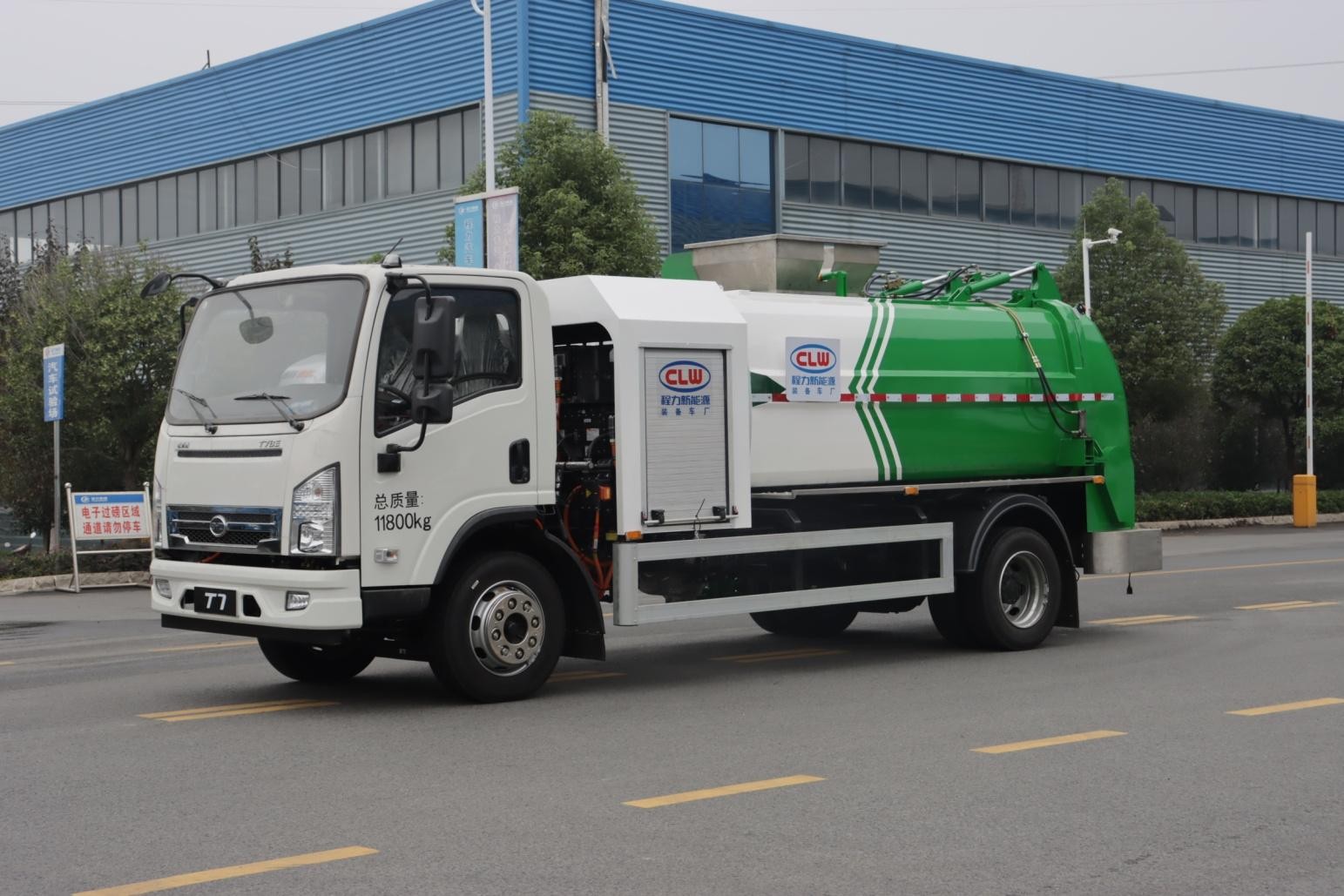

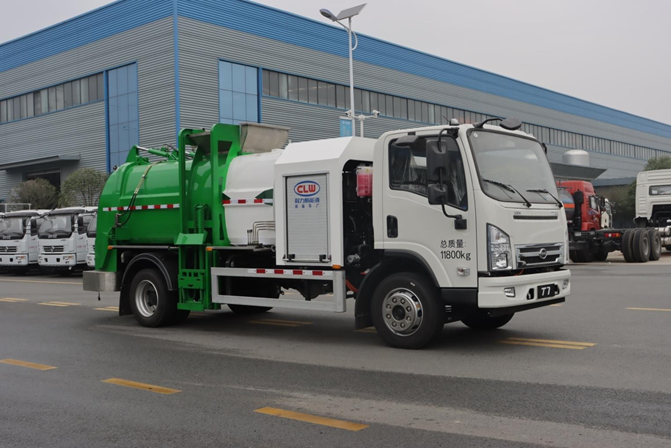

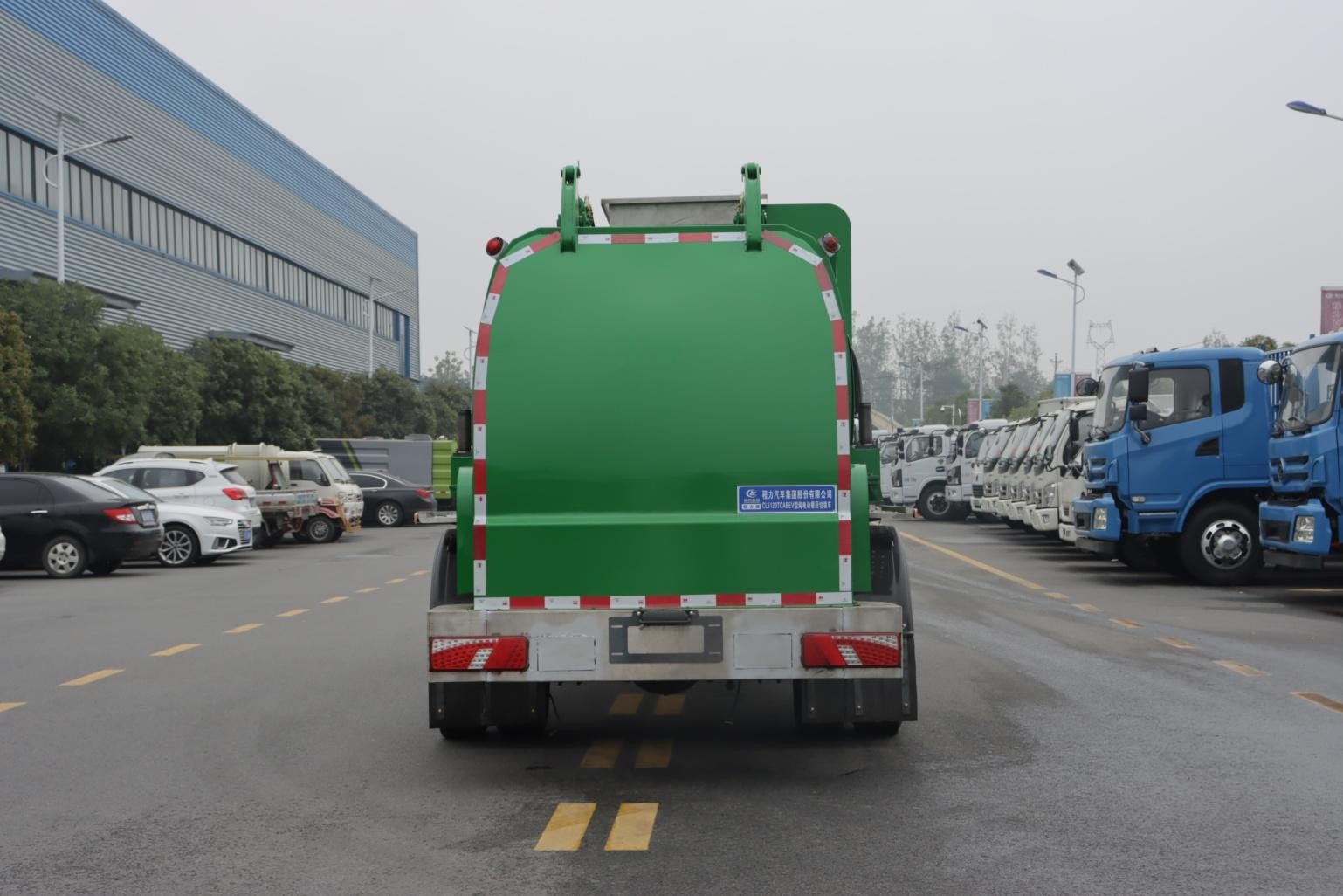

CL5120TCABEV 型纯电动餐厨垃圾车

产品简介：

1. 餐厨垃圾车也叫泔水车，主要用于厨余垃圾的收集和运转，具有装、卸垃圾自动化程度高、工作可靠、密封性好、装载容积大、操作简便、运输过程密闭，无污水泄露和异味的散发，环保性好等特点。可配装载不同规格的标准垃圾桶，具有广泛的适用性。餐厨垃圾车是高效、清洁的厨余垃圾收、运专用车

2.     整车由磷酸铁锂电池做为驱动能源，由永磁电机将电池能源转化为动能，具有转换效率高，达到节能减排， 符合当下**提出对环境治理的理念，高环保要求，零排放，具有一次投入，后期维护使用成本及低。

3.  低噪声，传统餐厨垃圾车发动机噪声大，本车是电机传动，大大降低噪声污染。

1          产品简述

1.1     产品简述

比亚迪纯电动餐厨垃圾车是在比亚迪纯电动二类底盘的基础上，加装垃圾箱、垃圾桶提升机、清洗装置、液压系统，由机械、液压（气路）、电器三部分合为一体的专用厨余垃圾处理、转运作业车。

工作原理：整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水箱，彻底的解决了垃圾运输过程中的二次污染，具有压力大、密封性好、操作方便。安全等优点。

1.1     使用场景

该产品适用于城市酒店、公寓、小区、工厂、垃圾转运**等场地的厨余垃圾处理、转运工作。

2、产品性能特点

2.1 、产品性能特点

（1） 弧形箱体，大大增加箱体容积，增加整车美观程度。

（2） 底盘电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。

（3） 油泵采用国内知名品牌海普瑞斯液油泵，加装压实阀，增加压缩密度、提高装载量。装载量相当于同吨级排非压缩垃圾的两倍半。

（4） 油箱加大，容积增大，防止液压油高温，所有液压油必须通过液压油过滤机加入油箱，从而过滤液压油内的杂质，减少故障率，有效的防止配件损坏，多路阀采用中外合资品牌， 海普瑞斯多路阀，海普瑞斯油缸匹配使用，故障率低，CAN 总线**方式；接线少，故障率低， 自动显示故障码，方便维护维修。

（5） 作业自动化：采用光电开关加时间双系统**，带一键卸料，带无线遥控装置，全部填装排卸作业中只需司机一人操作，可设定全自动和半自动 2 种操作模式，不仅减轻环卫工人的劳动强度， 而且大大改善了工作环境。

（6） 作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。

（7） 翻转机构：可选装配置带垃圾筒（或斗）的翻转机构。

2.2 、产品优势

（1） 由于餐厨垃圾车上装结构复杂，自质量较大，降低餐厨垃圾车自质量，提高其载荷 利用率，将降低车辆运营成本。因此采用高强度材料，以降低上装自质量;挡泥板、装饰件、盖 板等**件可采用密度较小的注塑件，采用集成化程度较高的零部件，以减少空间占用和自质量， 同时有利于改善液压系统的工作性能。

（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。

（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

2.3 、注意事项：

1、 作业时应避免无关人员靠近车辆，特别是车辆后部。

2、 装填作业时应注意观察，发现有大块不能压缩的其他垃圾（非生活垃圾）须及时停止作业， 清除后再继续作业，避免损坏车辆的工作装置，严禁压缩建筑垃圾，

3、 卸料作业举升、提升机作业时要确认周围的安全，慎重地进行操作，切勿在斜坡上举升提升机， 否则易**后移造成事故。

4、 提升机在没有落下且锁止前，不得进入正常行驶。

2.4 、底盘

底盘采用比亚迪纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：

(1)                       动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；

(2)                       驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等 10 余处储物空间，带来舒适驾乘体验；

(3)                       整车轻量化设计，**总质量为 11800kg；

(4)                       搭载 222kWh 大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；

(5)                       配备大功率上装取电接口，满足各类专用车上装电动化需求。另外，比亚迪专用车上装直接省去取力口，直接用电机带动。

（6）        零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。

（7）        底盘承载能力强：后双胎、轴距多样化        **爬坡度超 20%，适合各种路况作业

（8）        上装取电范围广，适合各类环卫车改装

（9）           轿车化内饰及舒适性设置，电子化操控

（10）       安全可靠：配置比亚迪国内高端电池品牌

（11）        增配置：电源总开关，电池加热系统

（12）        整车配置电量大，长时间作业无忧虑

3、产品主要技术参数

3.1 、车型基本参数表

3.2 、底盘基本参数表

3.3 、 整车专用参数表

车辆上装简介：

常规标配：

弧形罐体，边四底五/边五底六。2.长源/皖液油泵，长源/中梅多路阀，知名液压油缸。3.全推铲卸料（不带举升功能），具有干湿分离功能。液压后盖，后盖配防腐硅胶密封条。4.后门液压锁紧 5.链条式提升机，可挂 120/240 升标准塑料垃圾桶。进料口盖液压开关。6.驾驶室内电控（提升机外部手动**），后门锁紧与后盖开关的操作具有防误操作。7.箱体带清洗装置（液压马达带动高压泵、带水箱）。

1. 加装配置： 一、加装密闭排料

二、选装加热功能，可加装罐内加热装置：柴油燃烧机，碳钢火道，设置高、低温数值进行自动点火、

熄火加热；适用于冬季及严寒地带，罐内厨余垃圾不会因温度过低而凝固。三、可加装后螺旋卸料装置，可方便卸料到固定桶内。

4、产品主要结构

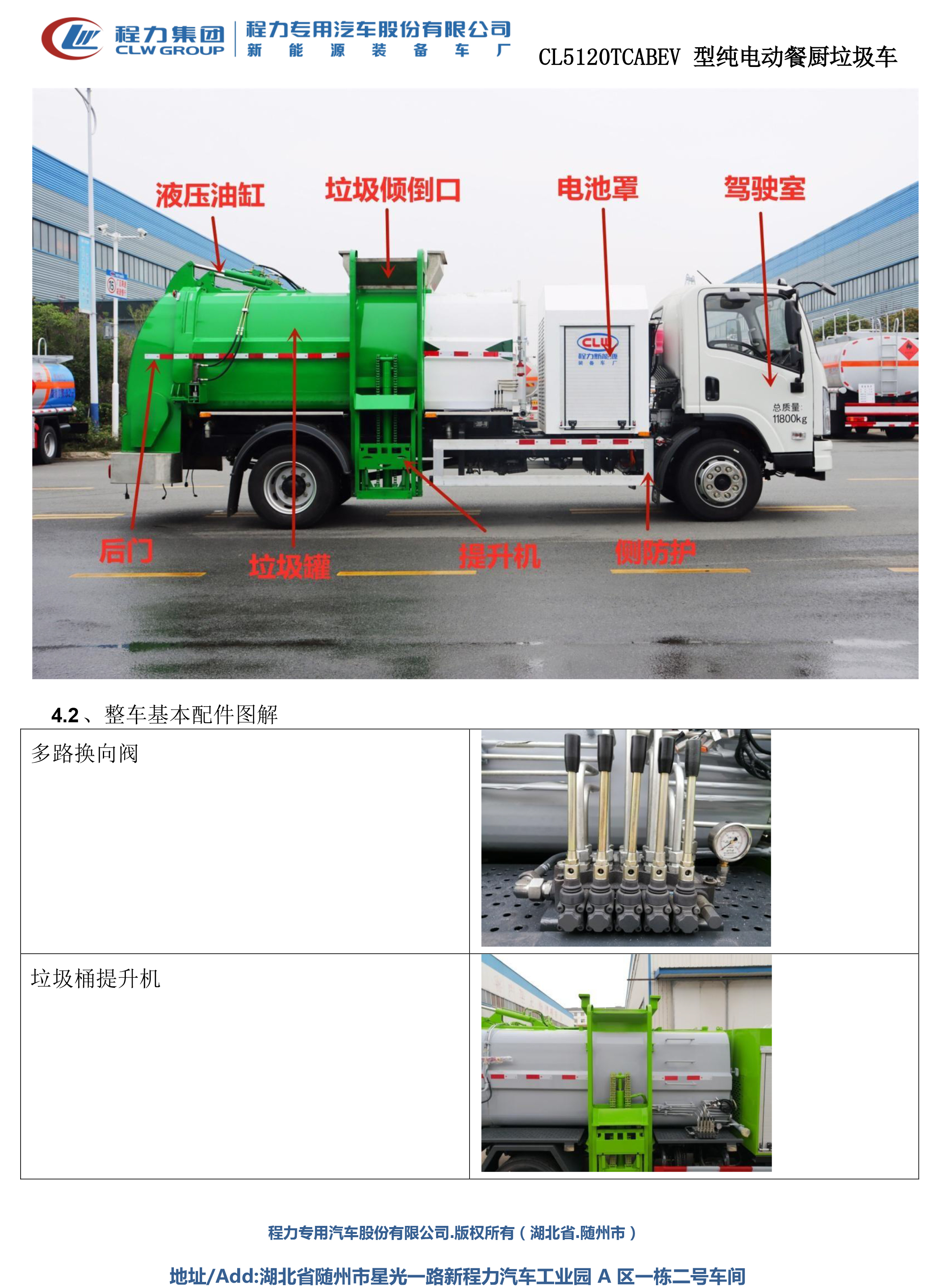

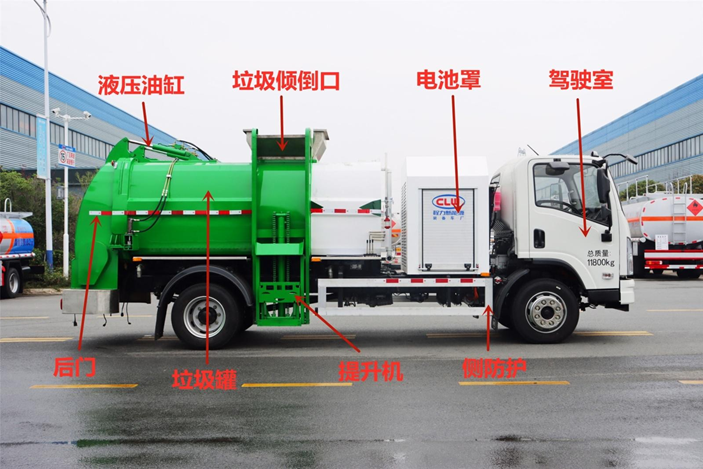

4.1 、整车基本结构分解

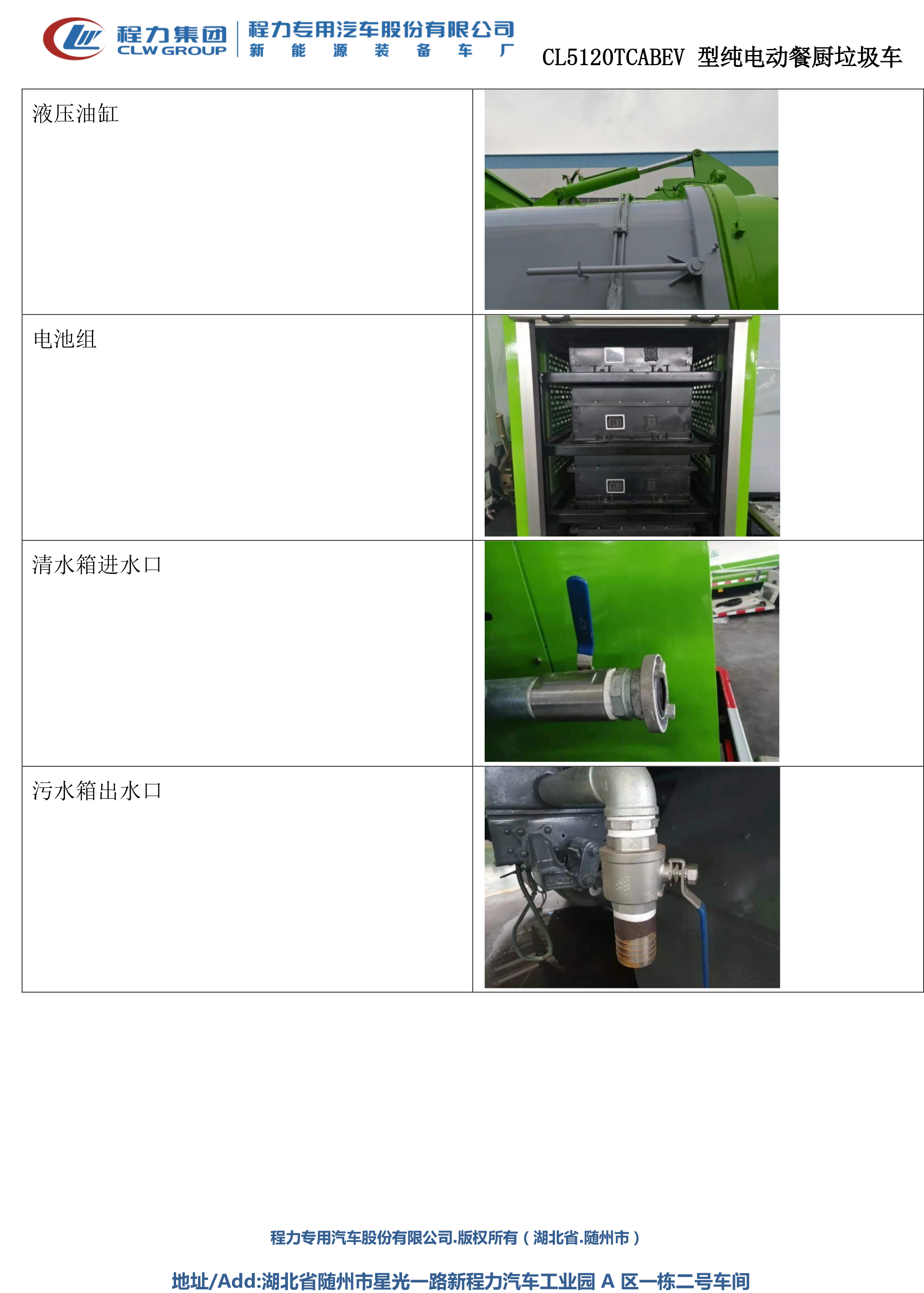

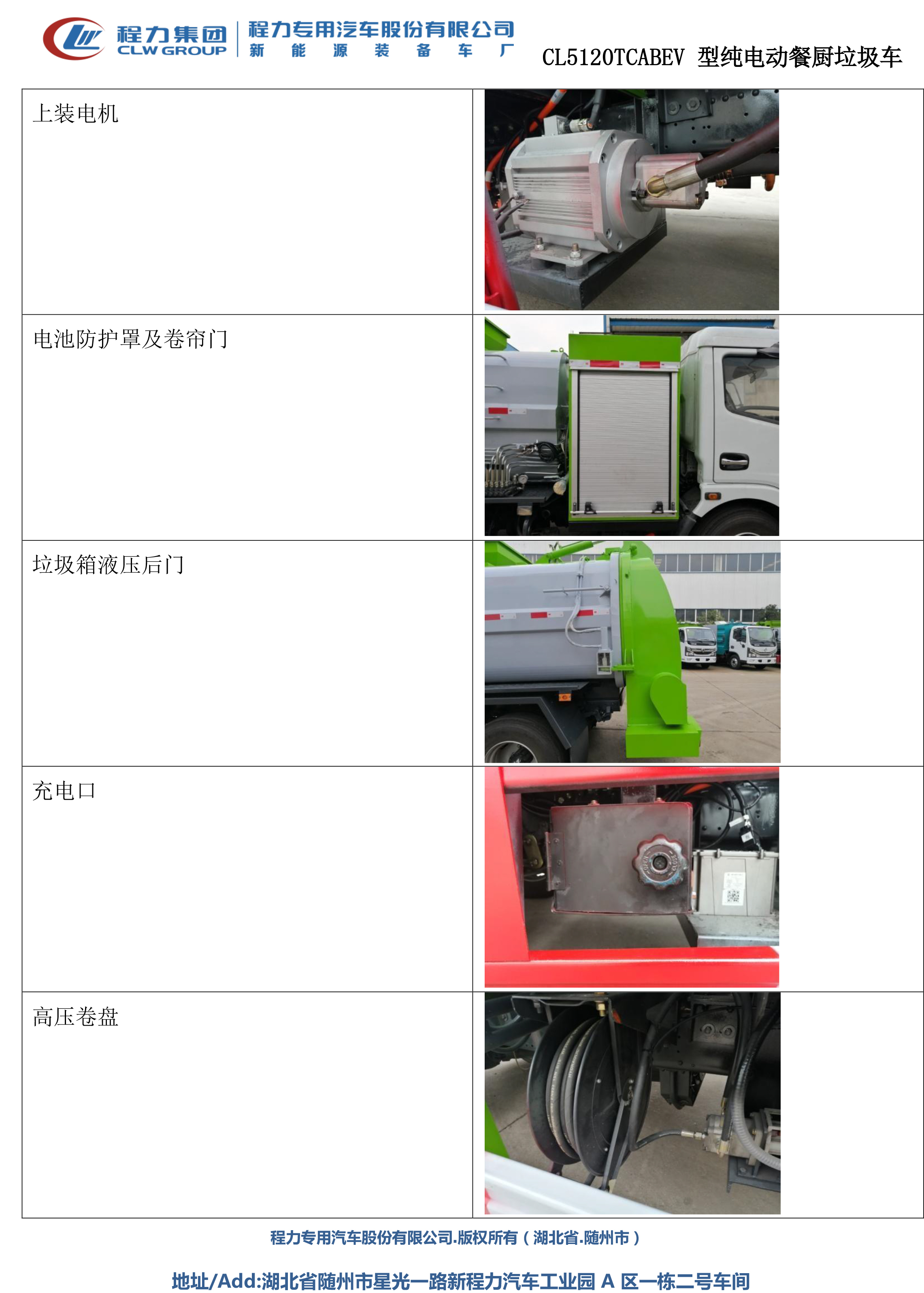

4.1 、整车基本配件图解
